通话套件人机交互界面工具包设计指南

环信通话套件人机交互界面工具包基于环信移动端单/群聊人机交互界面工具包进行设计，设计原则、全局样式、小控件样式均复用自环信单/群聊人机交互界面工具包，详见单/群聊人机交互界面工具包。

总设计原则

功能与行为上确保通用、普遍、一般。
风格上易于自定义。

全局样式

UIKit 色彩规范

颜色配置说明

颜色类

一般颜色类（Color Class）分为八类：

主题色（Theme Color）：Primary、 Secondary、Error 三类；
渐变主题色（Primary Gradient）一类（含 8 种）；
透明色（Alpha Color）：On Light、On Dark 两类；
中性色（Neutral Colors）：Neutral、Neutral Special 两类；

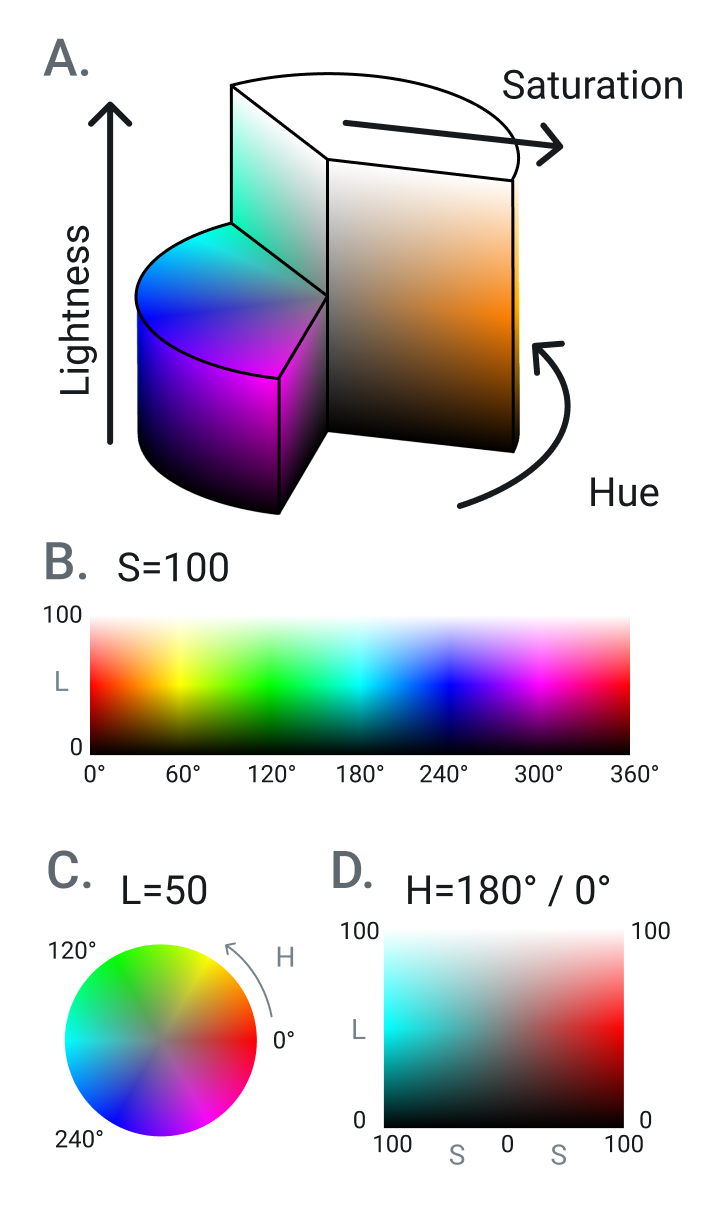

颜色模式

颜色模式（Hsla Model）为比较直观的 hsla 模式:

整个模型是一个圆柱体，圆柱体底面周长划分为 360°，对应不同的色相（Hue）;
圆柱体的半径为饱和度（Saturation），圆心为 0（最灰），半径值为 100（最艳）；
圆柱体的高为亮度（Lightness），起始点为 0（纯黑色），中心点是 50(标准色,)，结束点为 100(纯白色)。

模型概览

三种主题色的色彩规范

用户可配项

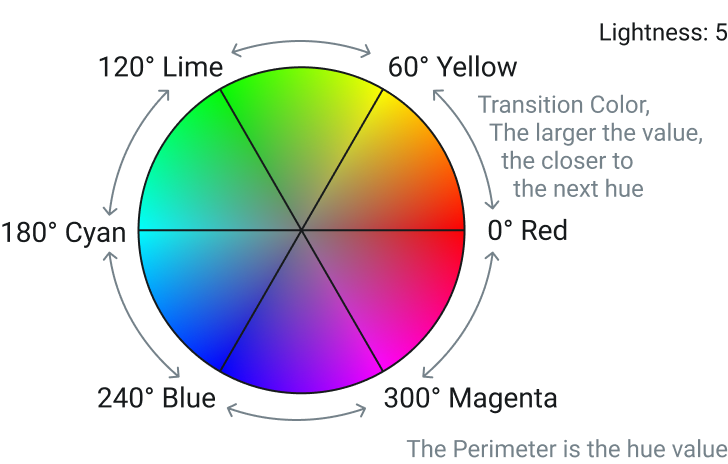

用户可设定颜色类的可配项 Hue(0-360)为任意数值，修改后每类颜色的色相会发生变化，以贴合用户场景所需要的主题颜色（Theme Color）。 Hue 值(0-360)与色相的对应关系大致如以下图示所例：

用户可依据自身产品的品牌色指定色相数值（Hue），从而确认主题色 Primary（主要用于 UI 组件中关键操作与重要文本展示，如推荐的 action、高亮显示的文本等），以及用于积极提示的 Secondary，和表示警示提示的 Error。

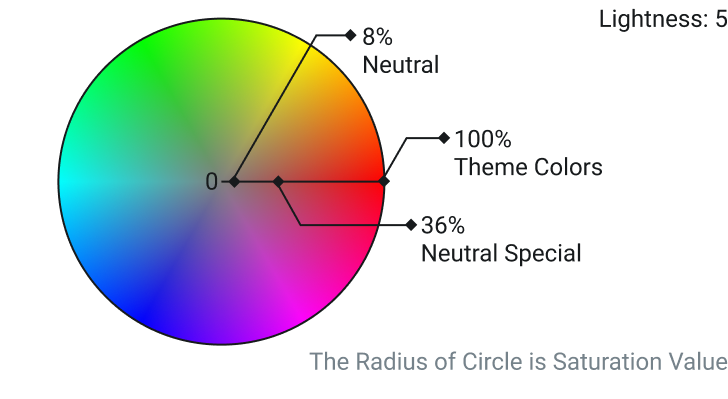

饱和度

饱和度(Saturation)不开放给用户设置，三种主题色 Primary、 Secondary、Error 默认饱和度为 100%，Neutral 默认为 8%，Neutral Special 默认为 36%

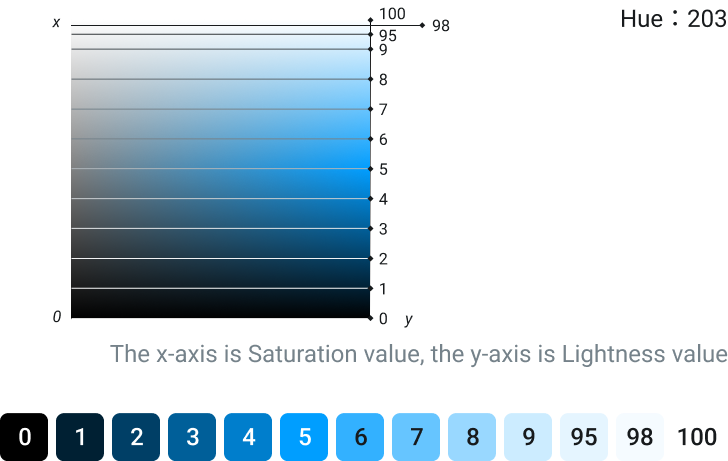

亮度级别

亮度(Lightness)百分比用户不可随意设置，每个颜色类提供：0(0%) / 1(10%) / 2(20%) / 3(30%) / 4(40%) / 5(50%) / 6(60%) / 7(70%) / 8(80%) / 9(90%) / 95(95%) / 98(98%) / 100(100%)十三个级别供用户可选；

示例

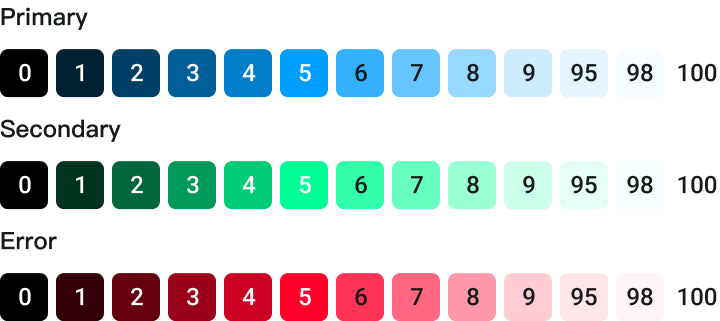

如指定主题色 Primary 色相（Hue）为 203，成功色 Secondary 色相（Hue）为 155，警示色 Error 色相（Hue）为 350，则会生成如下 39 种主题色可供用户在指定 UI 件块（View）颜色时使用：

其中，主题色 Primary 的 L5 为亮色模式下的基色（Key Color），L6 为暗色模式下的基色（Key Color）。所有的颜色体系都是依照基色生成。

渐变主题色规范

渐变主题色(Primary Gradient)是由 Primary 色派生出的渐变色，为线性渐变(Linear Gradient)，渐变方向依图示坐标系分为 8 类：

渐变色的起始色

渐变色中 Start Color 规则和 Primary 类的色值保持一致;

渐变色的结束色

End Color 用户可配置色相（Hue），亮度以 0(20%) / 1(30%) / 2(40%) / 3(50%) / 4(60%) / 5(70%) / 6(75%) / 7(80%) / 8(85%) / 9(90%) / 95(95%) / 98(98%) / 100(100%)（对应 Primary 的 13 级亮度梯度值）为固定梯度值

以下以 Hue：233 为例，按照 End Color 颜色公式依旧得到 13 级颜色：

起始色和结束色结合，得到相应的渐变结果

渐变主题色可配项

用户仅可配置渐变色中 End Color 的色相（Hue）以达成与用户业务场景符合的渐变颜色效果；

示例

用户设置 End Color Hue = 233，选择渐变方向为“↓”，则可得到如下效果：

如使用渐变主题色，那么它将替代掉所有应用于背景色的 Primary 色

但一般不替代 UI 件块的前景色，因为没有什么意义，且有干扰文字阅读的可能性

透明色(Alpha)的规范

在本案内带有透明度的组件仅有模态背景色、轻提示背景色，应用范围有限，单独定义两个特殊的颜色类用于以上四种组件：Alpha onlight(hsl0, 0%, 0%) 和 Alpha ondark(hsl0, 0%, 100%)，Alpha 值被指定为 0(0.0) / 1(0.1) / 2(0.2) / 3(0.3) / 4(0.4) / 5(0.5) / 6(0.6) / 7(0.7) / 8(0.8) / 9(0.9) / 95(0.95) / 98(0.98) / 100(1.0) 十三个梯度值，共 26 种颜色用例，以调整组件的背景色透明度。

Alpha onlight 和 Alpha ondark 均为默认值，无任何可配置项。

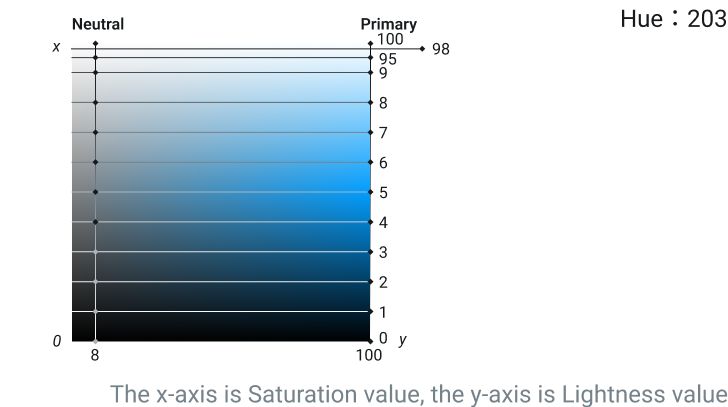

中性色

中性色(Neutral)仅有一个可配项：色相（Hue），饱和度(Saturation)固定值为 8，亮度级别（Lightness level）也和主题色相同，分为 0(0%) / 1(10%) / 2(20%) / 3(30%) / 4(40%) / 5(50%) / 6(60%) / 7(70%) / 8(80%) / 9(90%) / 95(95%) / 98(98%) / 100(100%)十三个级别供用户可选；

Neutral 和 Primary 的默认 Hue 值(色相)相同，也建议用户设置和主题色相同的 Hue 值已达成主题颜色和无彩色系的配套。但这仅仅是建议；

示例

如指定主题色 Primary 色相（Hue）为 203，饱和度(Saturation)固定值为 100%，中性色（Neutral）则也指定色相（Hue）为 203，饱和度(Saturation)固定值为 8%，则得到以下色列可供用户选择使用：

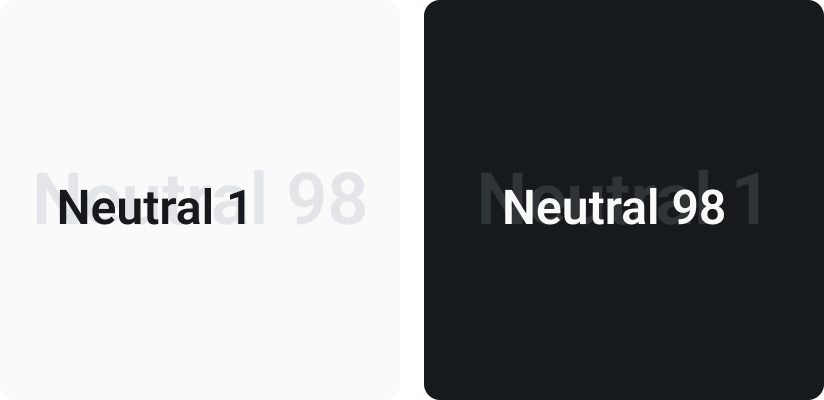

其中，L98 为亮色模式下背景色的主色，L1 为亮色模式下前景色的主色；L1 为暗色模式下背景色的主色，L98 为暗色模式下前景色的主色。

特殊中性色

特殊中性色 Neutral Special 主要用于级别低于 Primary 和 Secondary 的强调信息，如当前页面状态、消息发送者的昵称等。 Neutral Special 和 Primary 的默认 Hue 值(色相)类似，为近似色，也建议用户设置和主题色近似的 Hue 值已达成主题色和无彩色系的配套。但这仅仅是建议；

示例

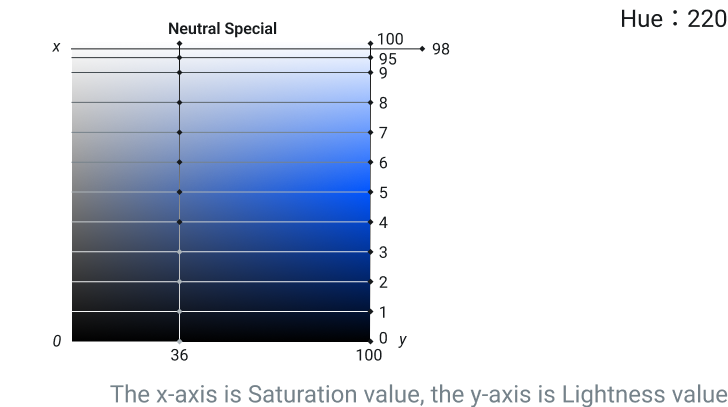

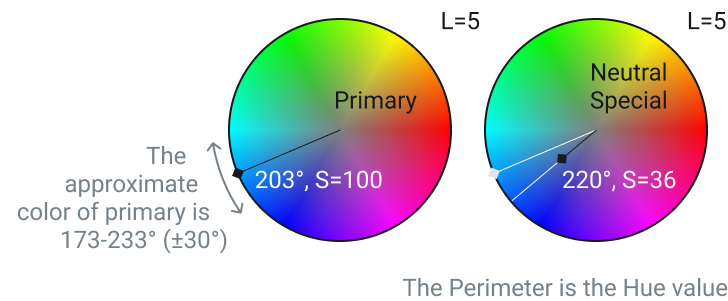

如指定主题色 Primary 色相（Hue）为 203，特殊中性色（Neutral）通过相似色原理（正负 30 度内）指定色相（Hue）为 220，饱和度(Saturation)固定值为 36%，则得到以下色列可供用户选择使用：

主题

本期主题分为 1 种，依据场景仅保留黑暗（Dark）色彩模式。

(主题样式图片展示)

图标

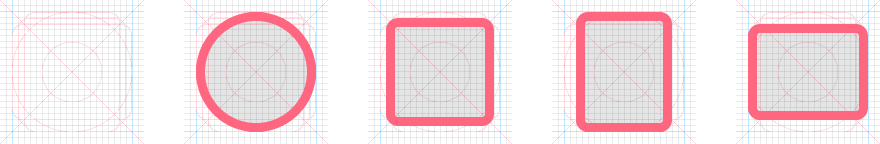

图标模板

图标（Icon）参照 Material Icon Font 的模板，以 24 为基本栅格，须在安全区域(20x20 的中心区域)内绘制，基本描边控制为 1.5 栅格。

图标命名

为防止将图标语意固定，icon 命名需要尽力避免定义操作行为，而是以“看见什么就是什么“进行命名，方便相同图标在不同操作行为下的复用，例如：

字体

字族（Font Family）

iOS 字族

默认 SF Pro 为基本西文（拉丁字母、希腊字母、西里尔字母等）字体（Typography）；默认 SF Arabic、SF Hebrew 等为基本右向左（Dextral-sinistral）文字字体；默认苹方（PingFang SC、TC、HK）为中文（简体中文、繁体中文、香港繁体中文）字体；

Android 字族

默认 Roboto 为基本西文（拉丁字母、希腊字母、西里尔字母等）字体；默认 Noto Sans Arabic、Noto Sans Hebrew 等为基本右向左（Dextral-sinistral）文字字体；默认思源黑体（Noto Sans SC、TC、HK）为中文（简体中文、繁体中文、香港繁体中文）字体；

Web 字族

字号

最小字号

移动端最小字号（Font Size）为：11；web 端最小字号为：12

字号规则

除移动端最小字号外，字号以 2 为梯度递增： 11，12，14，16，18，20

字重

字重（Font Weight）分为标准（Regular, 400）、中等（Medium,510）、加粗（semibold,590）三种；在一些跨平台框架中，如遇不支持设置非百位整数字重，则取近似值百位整数；如字族没有 semibold，则以 bold 替换。

行高

行高（Line height）依照以下固定值（字号/行高）： 11/14，12/16，14/20，16/22，18/26，20/28。

字体角色

字体角色（Font Role）分为 3 类：大标题 Headline、标题 Title、标签 Label、正文 Body 需要注意的是，这些角色只是推荐的角色指示，并不具有完全的指定性，具体使用什么角色的字体需依照所使用的组件的实际情况（组件内信息的层级重要性，越重要的越大越重）而使用。

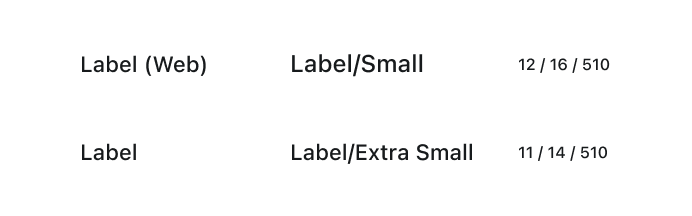

字体 Token

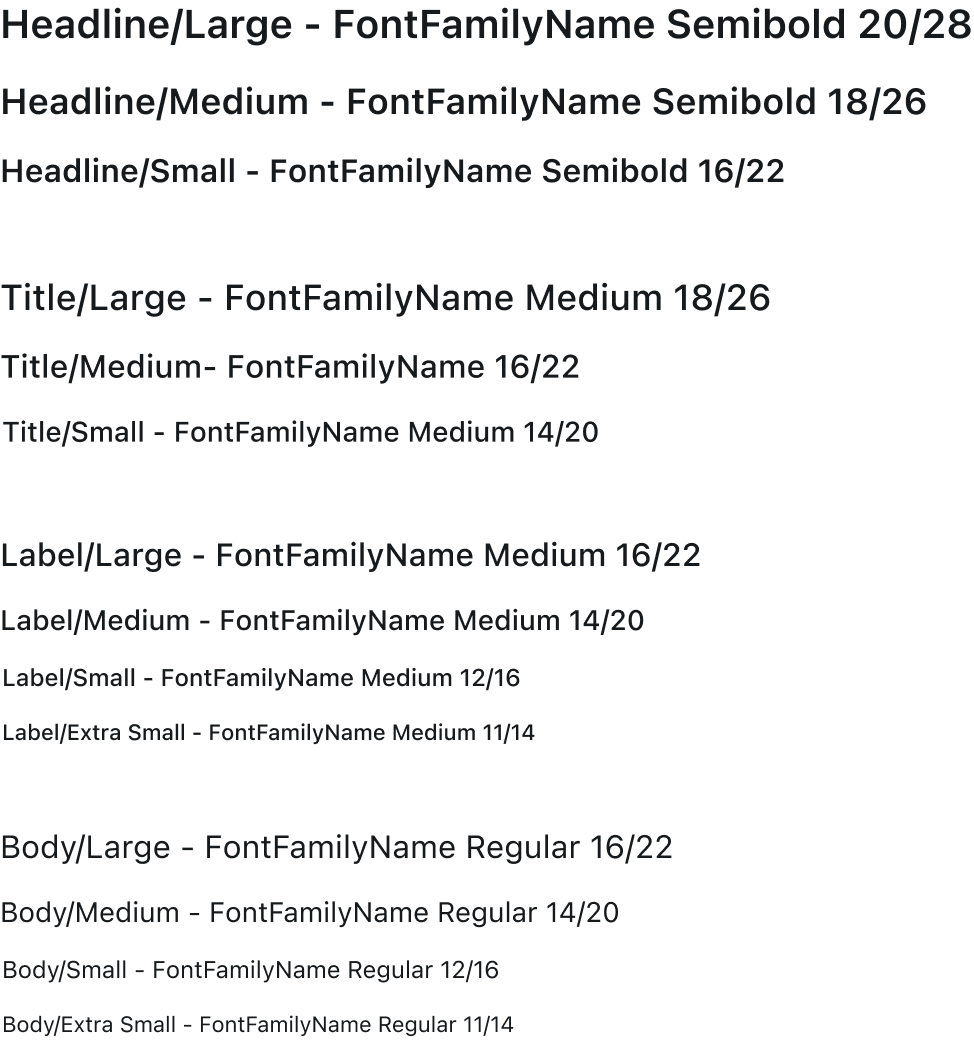

依照依照 4.1-4.5 规则，设定以下西文字体排版 token：

简体中文字体 token 示意：

效果

所应用的效果（Effects）主要分为两种：背景模糊（Background Blur）和阴影（Shadow）。

背景模糊

背景模糊（Background Blur）主要应用于组件背景色使用 Alpha color 时，如组件背景色的透明度会造成组件前后层级干扰的话，则推荐使用背景模糊解决，也应用于模态显示的弹出层的背景虚化；

背景模糊的模糊半径值默认为 20

/* bg_blur_modal */ backdrop-filter: blur(20);

阴影

阴影（Shadow）应用于弹窗（Alert）、浮层（pop）、抽屉（Drawer）等，为区分层级，凸显聚焦的组件。

阴影型号

阴影分为小（small）、中(medium)、大(Large)三种型号（Size），应用于不同尺寸的组件中，总体原则为：越小的组件越推荐使用小的阴影、反之越大的组件推荐使用大的阴影；圆角越小的组件越推荐使用小的阴影、反之亦然。

阴影 token

为保证阴影效果自然柔和，每个阴影都有两层不同偏移、不同模糊度、不同透明度的值。同时针对亮色/暗色模式有两套不同颜色的阴影。

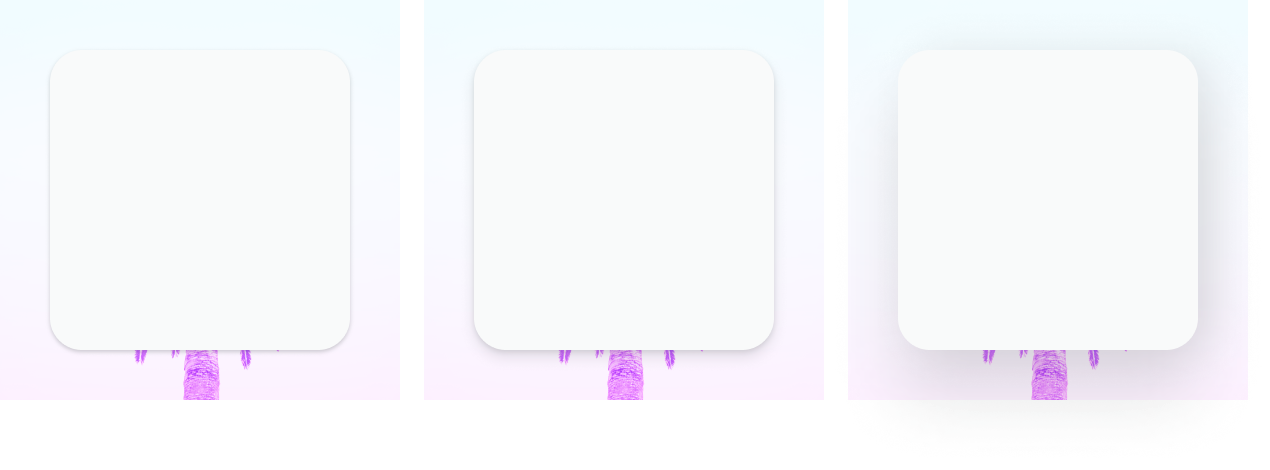

Shadow on Light:

/* shadow/onlight/large */
box-shadow: x0 y24 blur36 color(Neutral3) Alpha0.15, x8 y0 blur24 color(Neutral1) Alpha0.1

/* shadow/onlight/medium */
box-shadow: x0 y4 blur4 color(Neutral3) Alpha0.15, x2 y0 blur8  color(Neutral1) Alpha0.1

/* shadow/onlight/small */
box-shadow: x0 y1 blur3 color(Neutral3) Alpha0.15, x1 y0 blur2  color(Neutral1) Alpha0.1

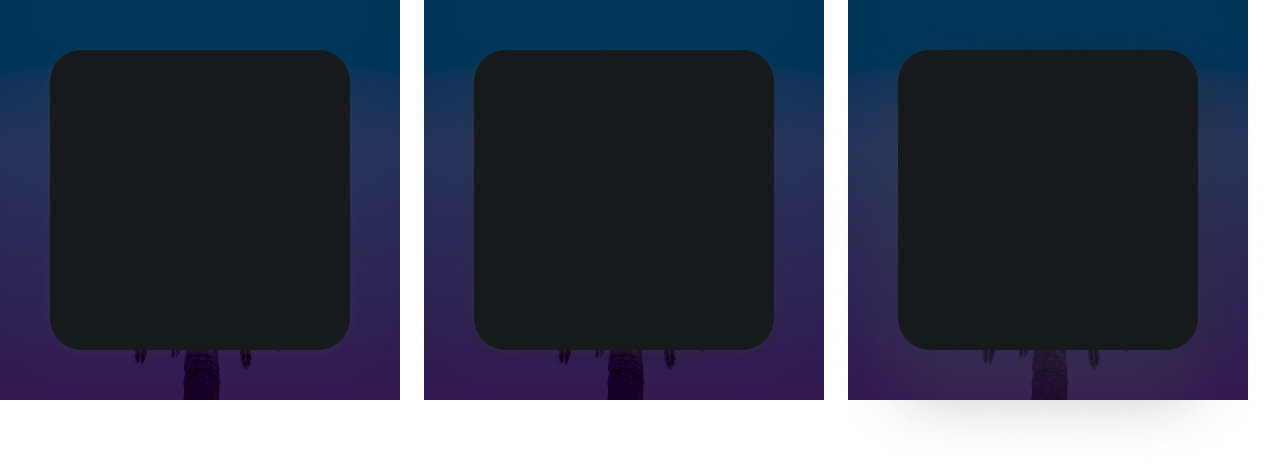

Shadow on Dark:

/* shadow/onlight/large */
box-shadow: x0 y24 blur36 color(Neutral4) Alpha0.15, x8 y0 blur24 color(Neutral1) Alpha0.1

/* shadow/onlight/medium */
box-shadow: x0 y4 blur4 color(Neutral4) Alpha0.15, x2 y0 blur8  color(Neutral1) Alpha0.1

/* shadow/onlight/small */
box-shadow: x0 y1 blur3 color(Neutral4) Alpha0.15, x1 y0 blur2  color(Neutral1) Alpha0.1

圆角

一般圆角

一般圆角（Radius）分为 None（r=0）、Extra Small（r=4）、Small（r=8）、Medium（r=12）、Large（r=16）、Extra Large（r=½ Height）六个枚举值，一般情况下组件的四个圆角为同一值

Extra Small（r=4）

通常适用于如下组件：

Button(Small Radius)
Input(Small Radius)
Float(Small Radius)
Message Bubble(Small Radius)
Avatar(Small Radius)
Popover
Global Broadcast(Small Radius)

Small（r=8）

通常适用于如下组件：

Alert(Small Radius)
Drawer(Small Radius)

Medium（r=12）

通常适用于如下组件本案暂不涉及

Large（r=16）

通常适用于如下组件：

Input Area(Large Radius)
Alert(Large Radius)
Drawer(Large Radius)
Float(Large Radius)

Extra Large（r=½ Height）

通常适用于如下组件： Input Area(Large Radius) Alert(Large Radius) Drawer(Large Radius) Message Bubble(Large Radius)

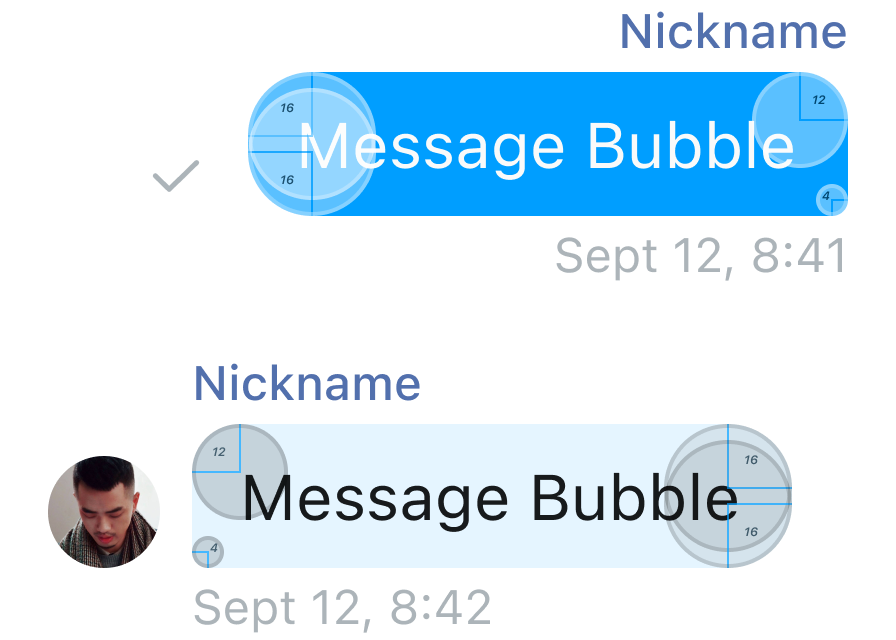

特殊圆角

特殊圆角应用于有背景色的 IM 聊天消息组件： Message Bubble(Large Radius)

小控件

小控件（Widgets）为最基础的视觉交互模块。

按钮

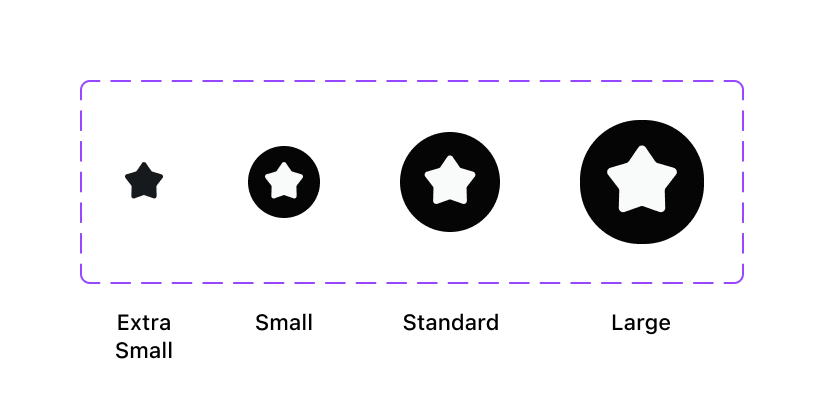

按钮组件(Button)在通话界面开发工具包中仅包含图标按钮一种，分为大、中、小三种尺寸、支持前景色、背景色配置。支持点击操作。

头像

本项目中的头像(Avatar)组件，复用环信单/群聊人机交互界面工具包的相关组件。依据当前视图需要，显示对应的头像值。

文本

本项目中的文本(Text)，分为三种样式：标题(Title)、小标题(Subtitle)、标签(Label)三类。

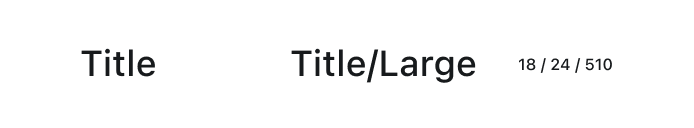

标题

标题(Title)用于显示当前控件或视图中，最重要的文本信息，对应的字体排版 token 为：Title/Large

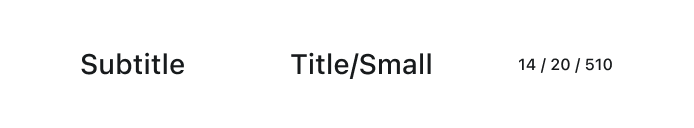

小标题

小标题(Subtitle)用于显示当前控件或视图中，次重要的文本信息，对应的字体排版 token 为：Title/Small

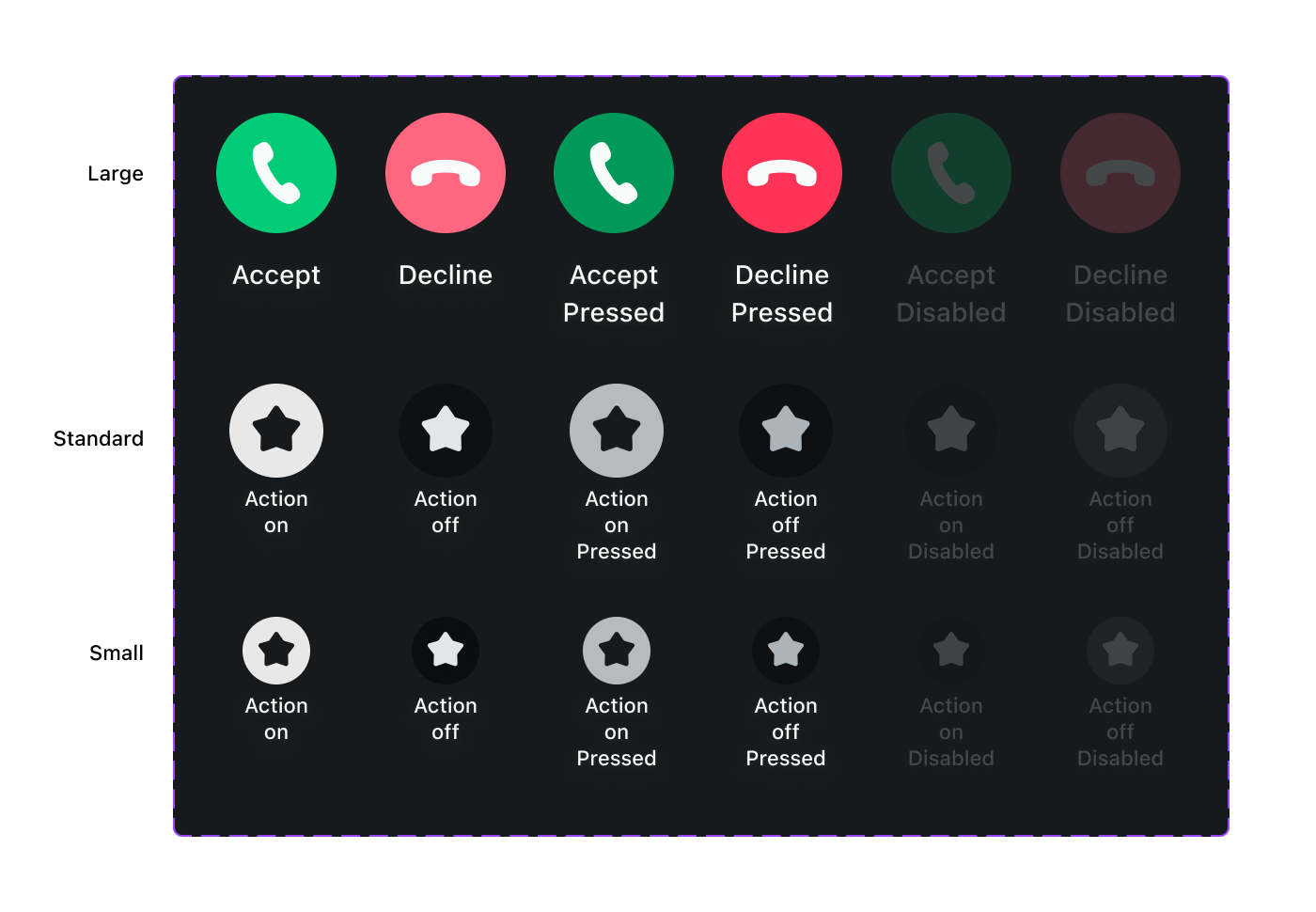

操作项

操作项(Action Item)为控制当前视图功能的主要操作项，如：接听、挂断、麦克风和摄像头的开关等等。支持点击操作大小（Size）上分为大(Large)、标准(Standard)、小(Small)三种尺寸，状态(Status)上分为普通(Normal)、点按(Pressed)、禁用(Disabled)三种状态，样式上分为开、关两种样式。底部说明文字支持显示/隐藏。

流信息

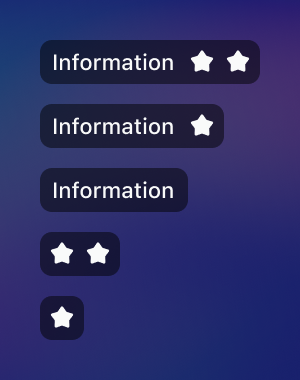

流信息(stream info)用以展示当前视频流的相关信息和状态，支持显示一个名称字段和至多两个icon状态显示。

信号展示

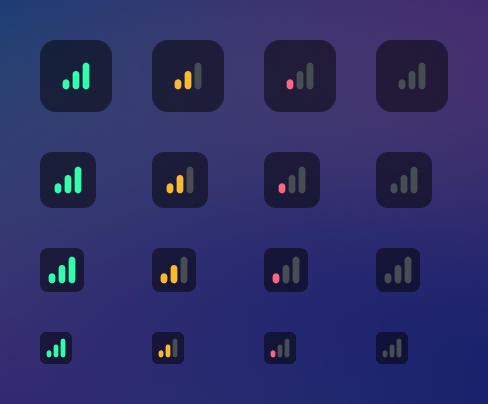

信号展示(Signal)用以展示当前视频流的信号强度，分为未知、信号弱、信号中等、信号强四种状态。

背景图

背景图(Background Picture)用于界面的背景图展示，支持用户自定义图片。

控件（Components）

顶部条

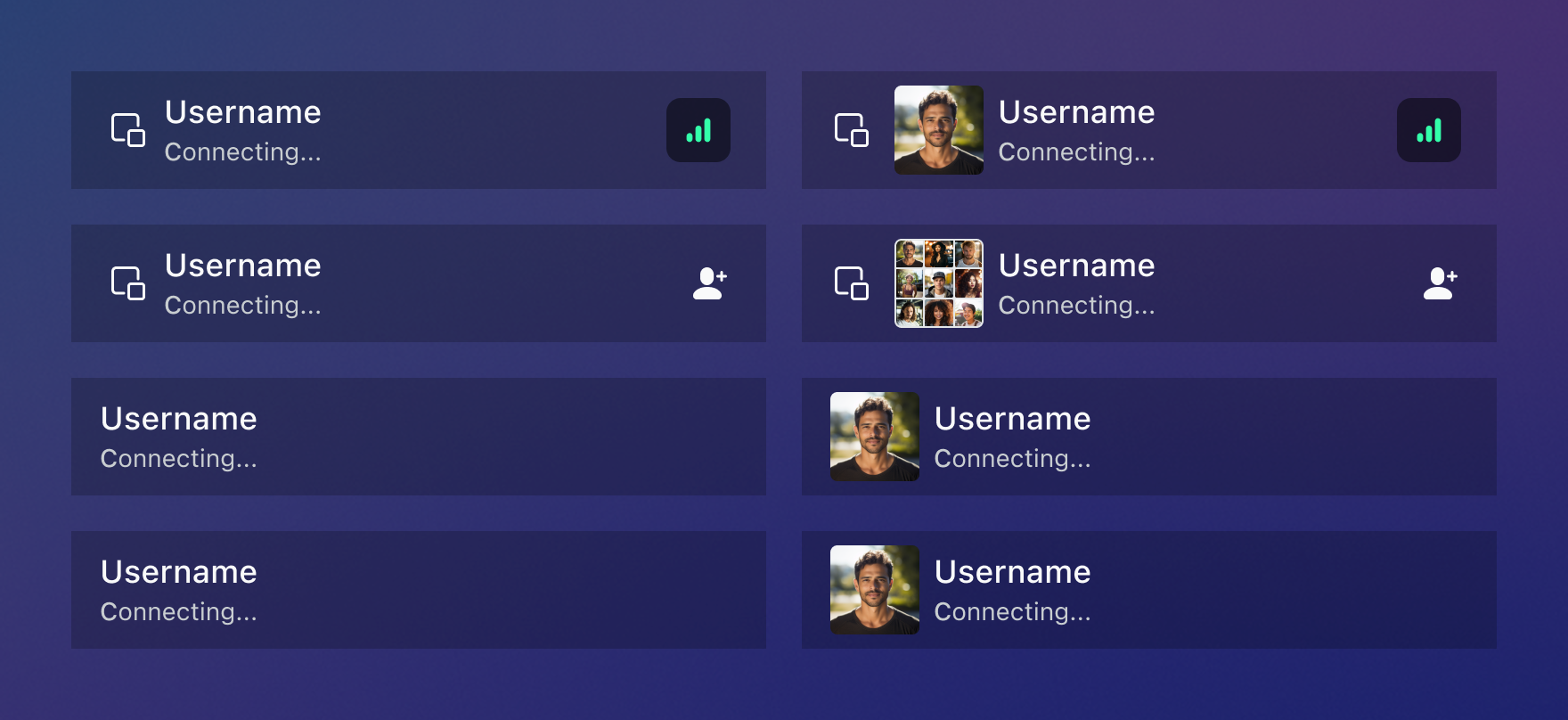

顶部条（TopBar）用于展示当前视图标题，并可对当前页面进行整体的控制。支持左侧一个操作(最小化)，右侧一个操作(一般为群组通话添加成员)，并支持两个操作的显示/隐藏。中间展示三个字段：头像、当前视图名称(title)、附加消息(Subtitle)，并支持显示信息的显示/隐藏。

通话操作

通话操作（Actions）为针对当前会话的相关操作项集合。操作数量上依照当前视图场景的业务需求可做增减。

视频流

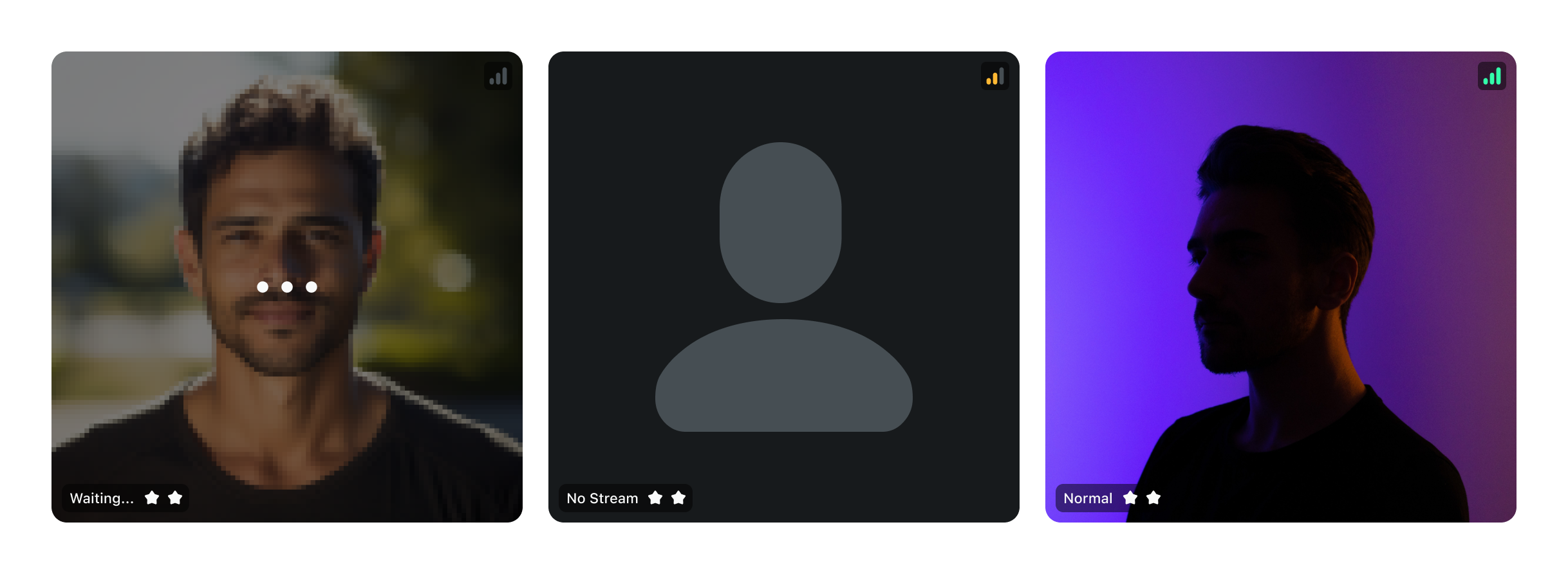

视频流（Video Stream）展示会话中拉到或者本地获取的视频流，左下角展示流信息，右上角展示当前流信号强度。

视频流列表

在多人会话中，多个视频流组成的列表（Video Stream list），拥有一般列表展示状态和聚焦列表展示状态。

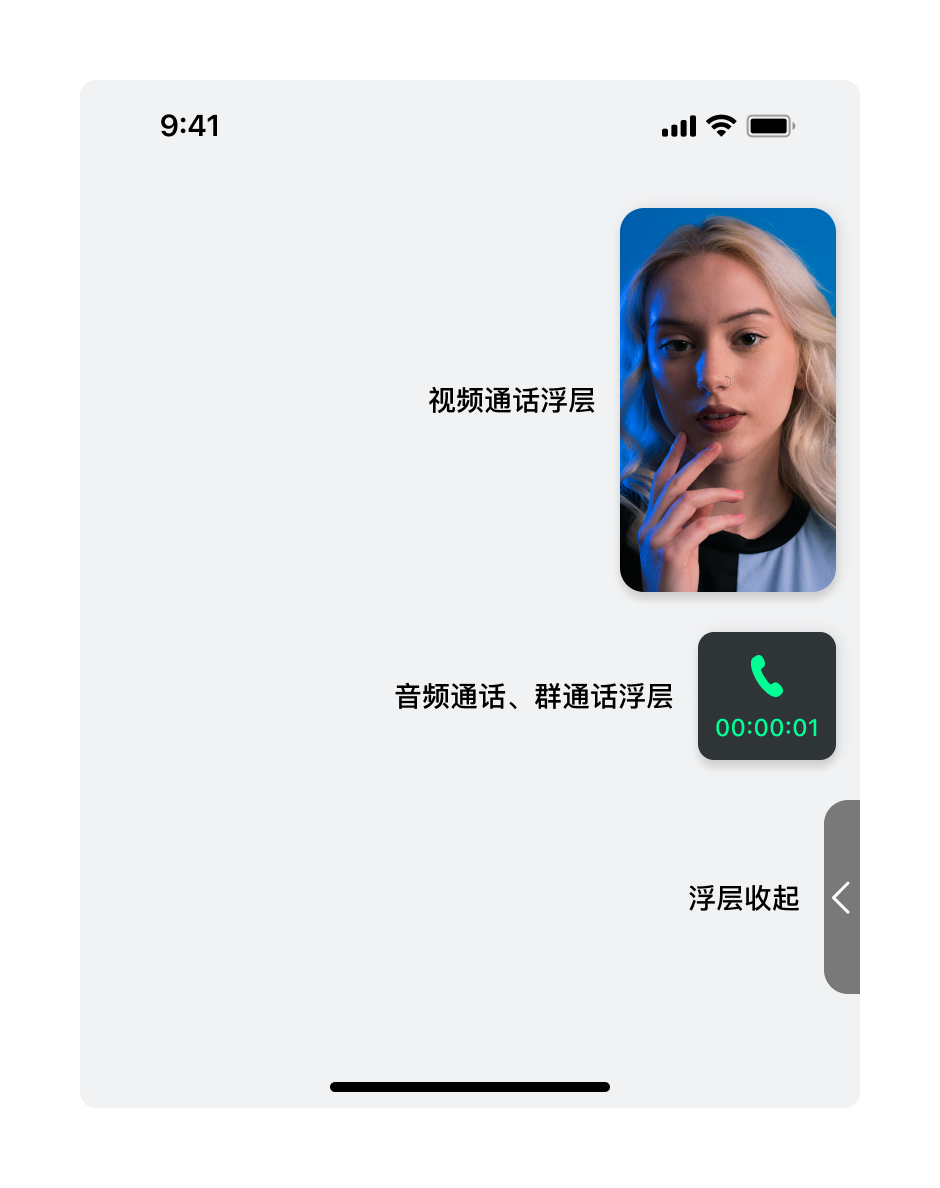

通话浮窗

通话浮窗（PiP）用以在通话最小化时显示会话状态/一对一视频通话中次要视频流的展示，分为群通话、一对一视频通话样式，且悬浮窗可被收起。

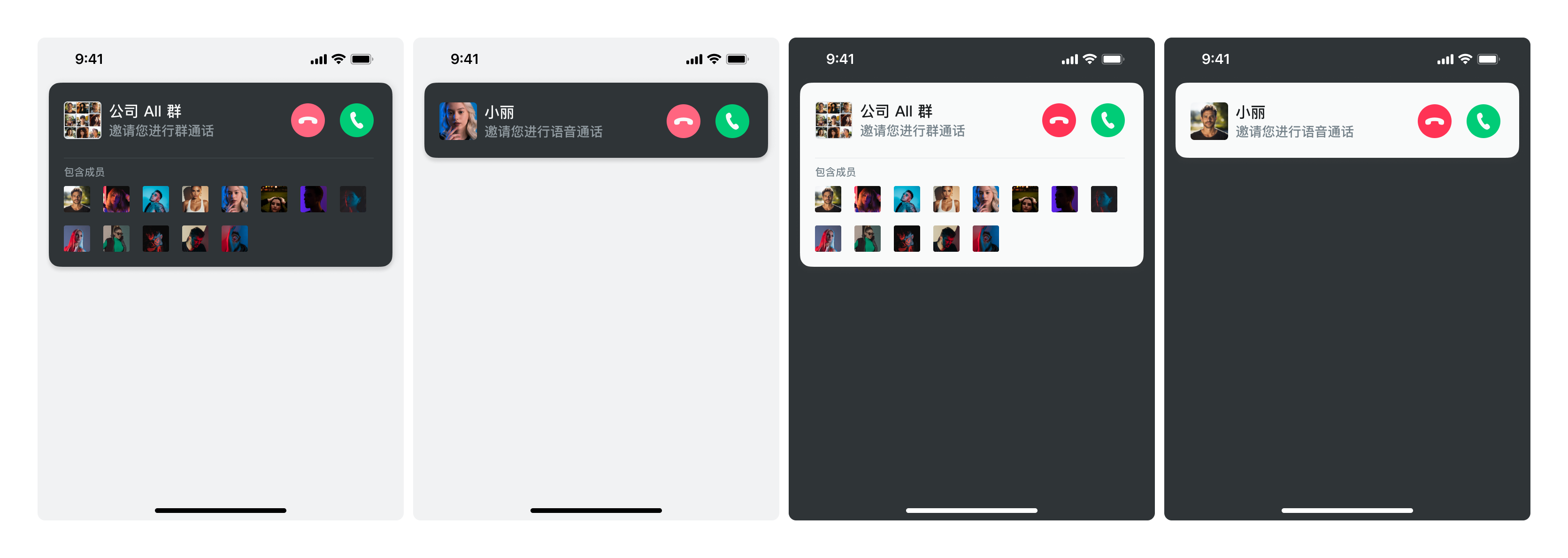

来电通知

来电通知(Incoming Call Notification)用以在App内与当前通话不相关页面展示时的来电提示。以条幅通知的形式展示在界面顶部，显示字段有：头像、主标题、次标题、通话成员头像列表；支持接听、挂断、点击展示通话详情三个点击操作。并依照当前Chat UIKit主题，显示不同的模式(onlight/ondark)。

视图（View）

一对一音频通话视图

一对一音频通话视图(One-on-One Audio Call View) 包括主叫视图(receive)、被叫视图(answer)和通话中视图(calling)。

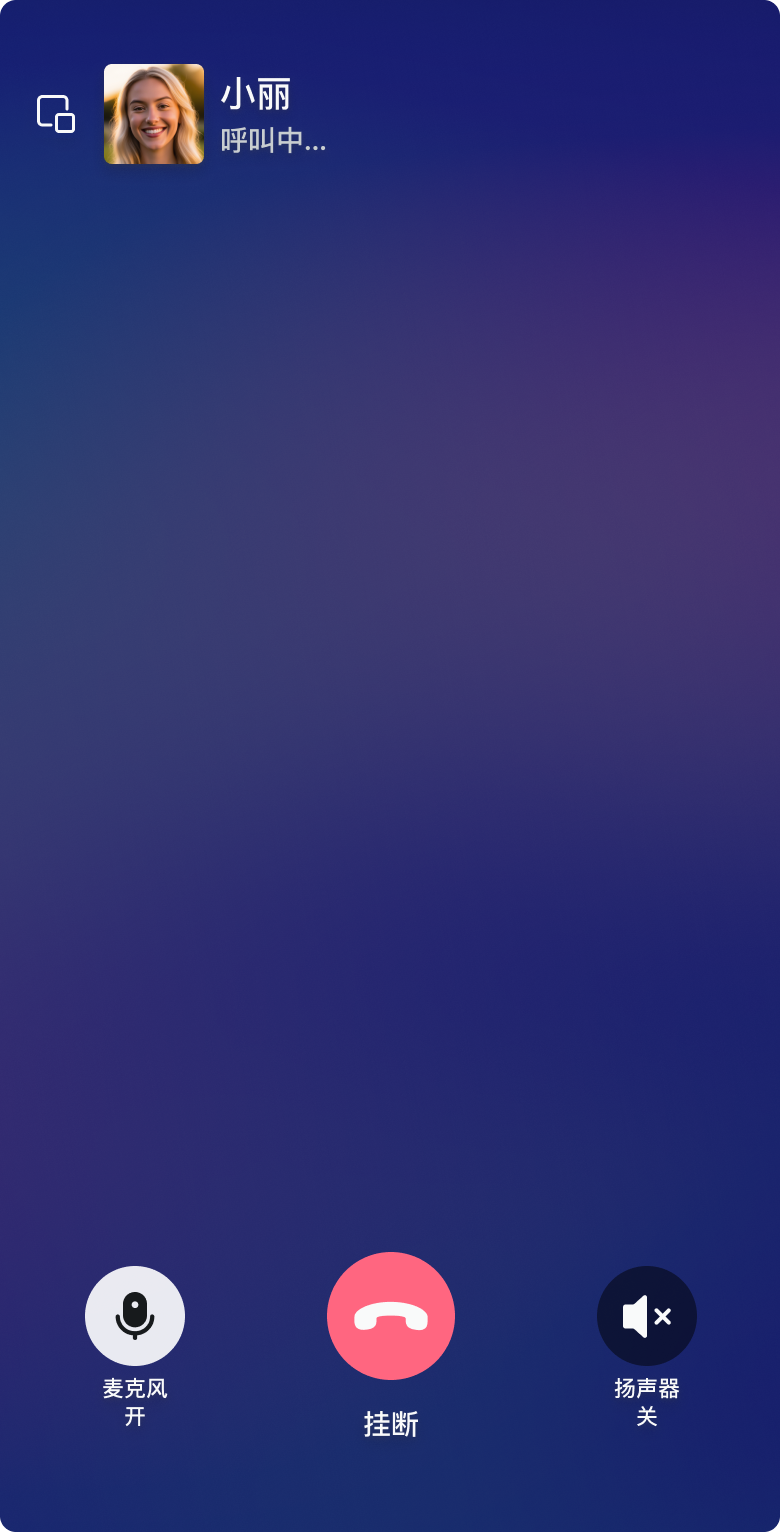

主叫视图

主叫视图(receive)用于一对一音频通话接通前的展示和操作，分为顶部信息、底部操作、背景图三部分。

被叫视图

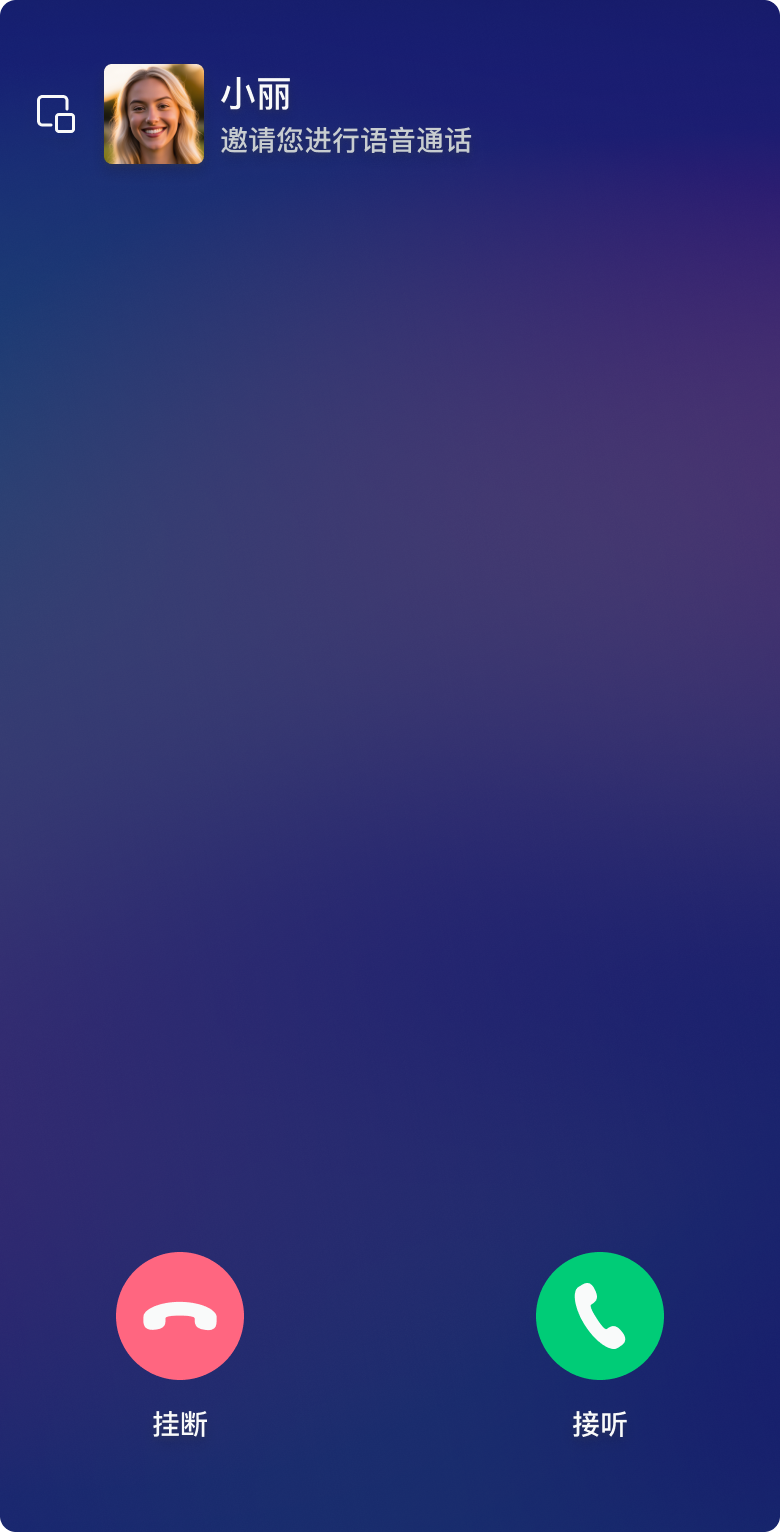

被叫视图(answer)用于接到一对一音频通话邀请时的展示和操作，分为顶部信息、底部操作、背景图三部分。

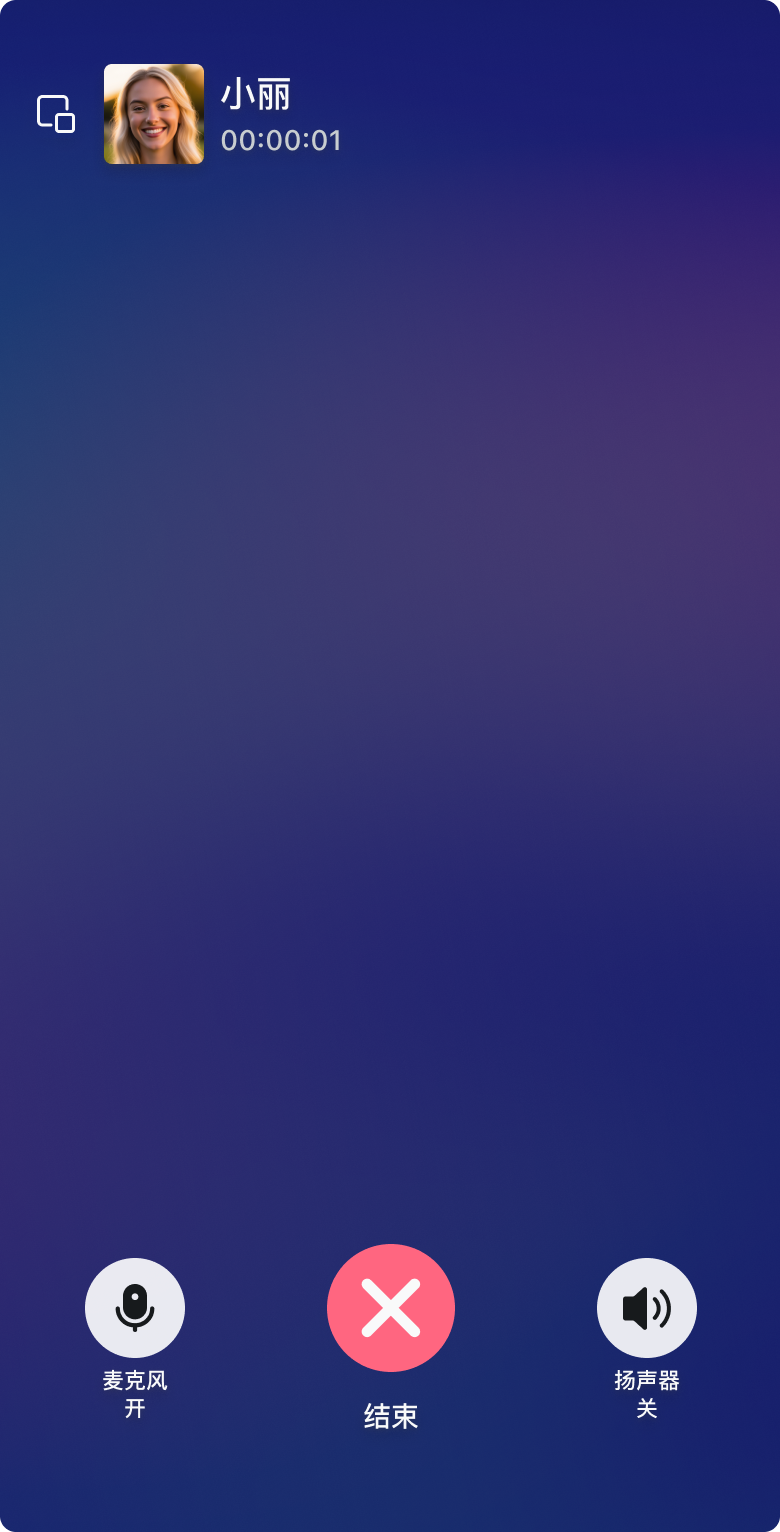

通话中视图

通话中视图(calling)用于一对一音频通话中的展示和操作，分为顶部信息、底部操作、背景图三部分。

一对一视频通话视图

一对一视频通话视图(One-on-One Video Call View)包括主叫视图(receive)、被叫视图(answer)和通话中视图(calling)。

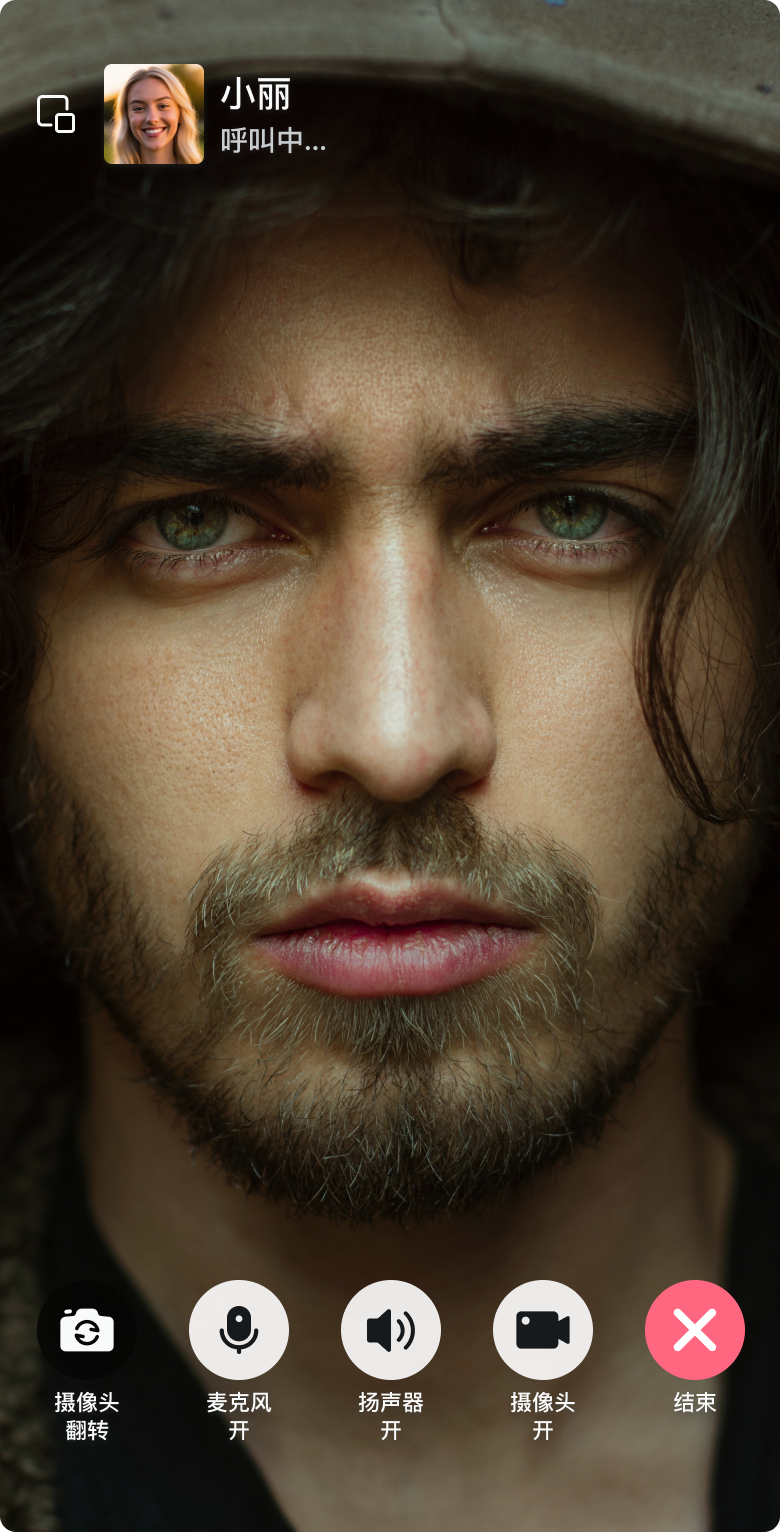

主叫视图

主叫视图(receive)用于一对一视频通话接通前的展示和操作，分为顶部信息、底部操作、本地视频流展示三部分。

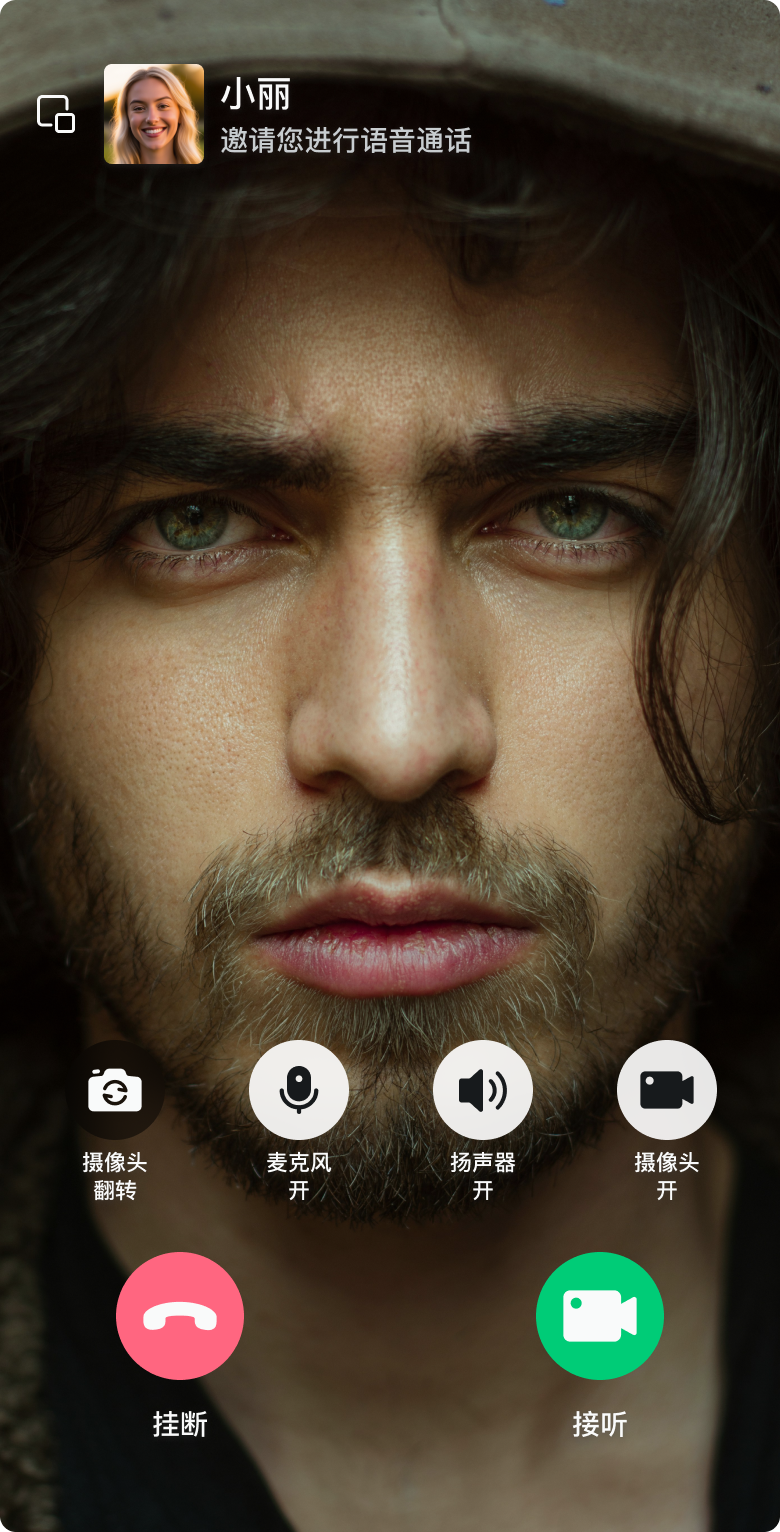

被叫视图

被叫视图(answer)用于接到一对一视频通话邀请的展示和操作，分为顶部信息、底部操作、本地视频流展示三部分。

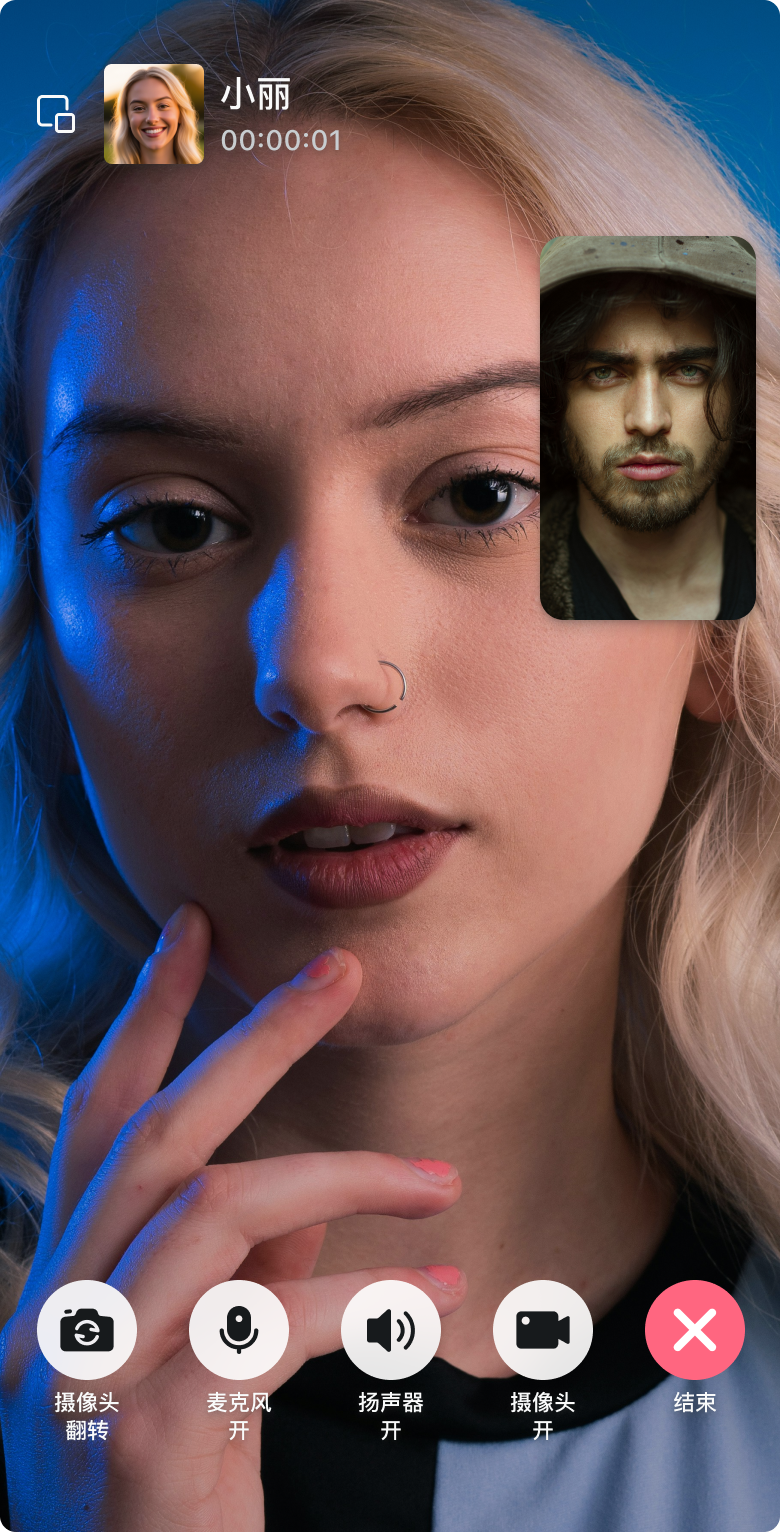

通话中视图

通话中视图(calling)用于一对一视频通话中的展示和操作，分为顶部信息、底部操作、双方视频流展示三部分。

多人通话视图(Multi Call View)

被叫视图

被叫视图(answer)用于接到多人通话接邀请的展示和操作，分为顶部信息、底部操作、本地视频流展示三部分。

通话中视图

通话中视图(calling)用于多人通话进行中的展示和操作，分为顶部信息、底部操作、多人视频流展示三部分。

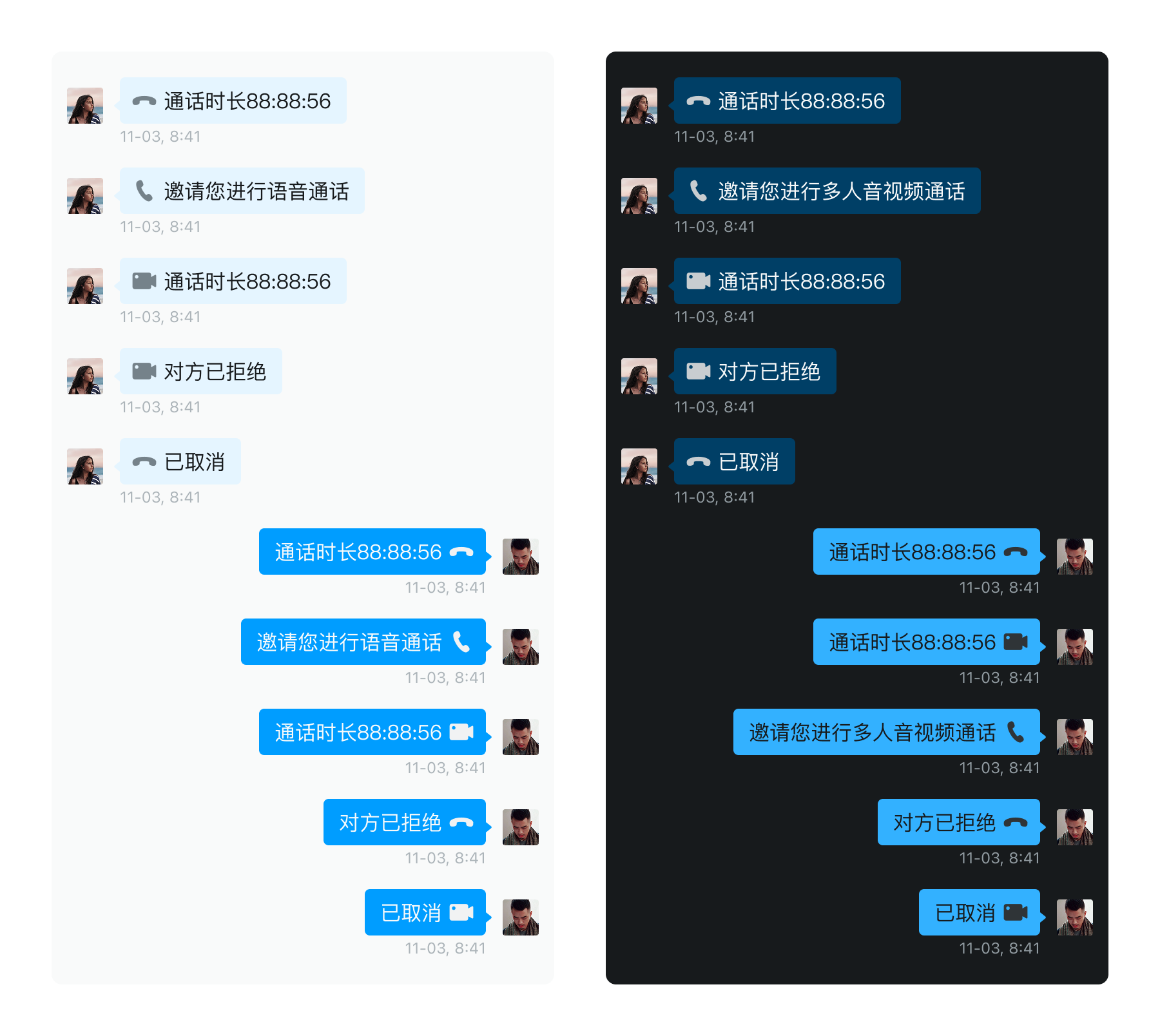

通话相关消息样式

关于通话相关消息样式（Call Msg），详见单/群聊人机交互界面工具包。

设计资源

设计资源（Design Resources）详见 Figma 链接open in new window。
