功能概述

画中画(Picture-in-Picture,PiP)功能允许用户在视频通话时,将通话界面最小化为悬浮窗口,同时使用其他应用。该功能对于多任务处理场景尤其重要。

对于 PiP,注意 iOS 系统存在如下限制:

  • iOS 15 及以上版本支持自定义 PiP。
  • 需要用户手动触发 PiP,无法自动进入。
  • 音频路由切换需要特殊处理:例如,如果其中群组一个用户关闭了摄像头,开发者需要特殊处理。

PiP 基本配置

  1. 开启画中画功能。

    Capabilities 中启用 Background Modes,勾选 Audio, AirPlay, 和 Picture in Picture

  2. 摄像头后台权限。

    • 默认不允许后台访问摄像头。
    • 对于 VoIP 应用,在 Background Modes 中勾选 Voice over IP (VoIP),支持 LiveCommunicationKit。若不勾选,采用厂商默认系统推送。

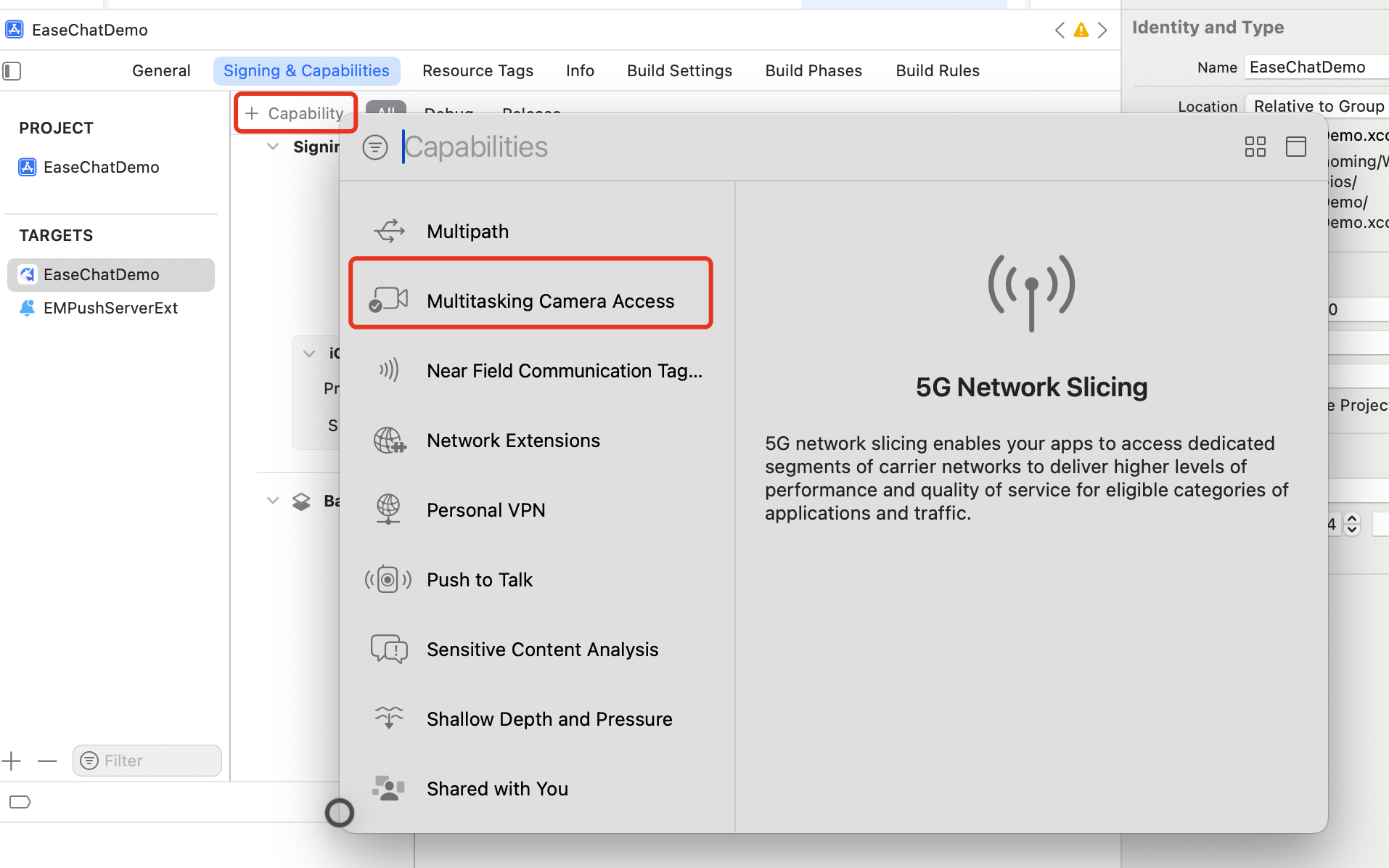

    • 若应用需要后台采集视频流,需要申请多任务相机访问权限(Multitasking Camera Access Entitlement)。iOS 系统版本对多任务相机访问权限的支持详见 苹果官方文档open in new window


一对一视频通话 PiP

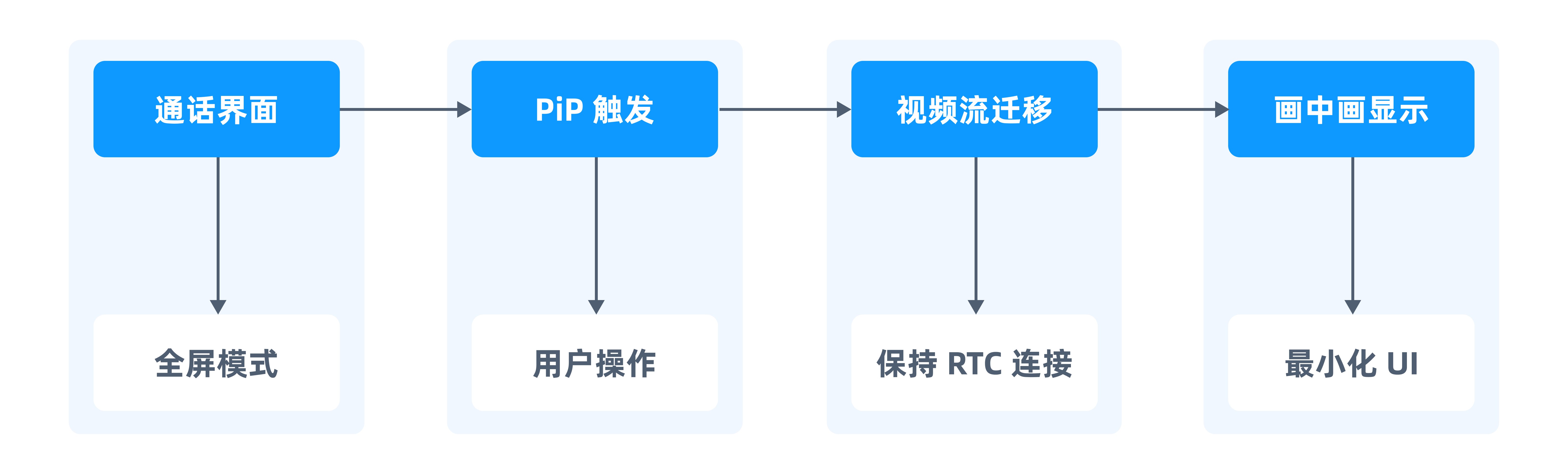

对于一对一视频通话 PiP,进入 PiP 时,切换到悬浮窗;退出 PiP 时,恢复通话页面全屏 UI,重新加载视频流,恢复交互控件。核心架构如下图所示:

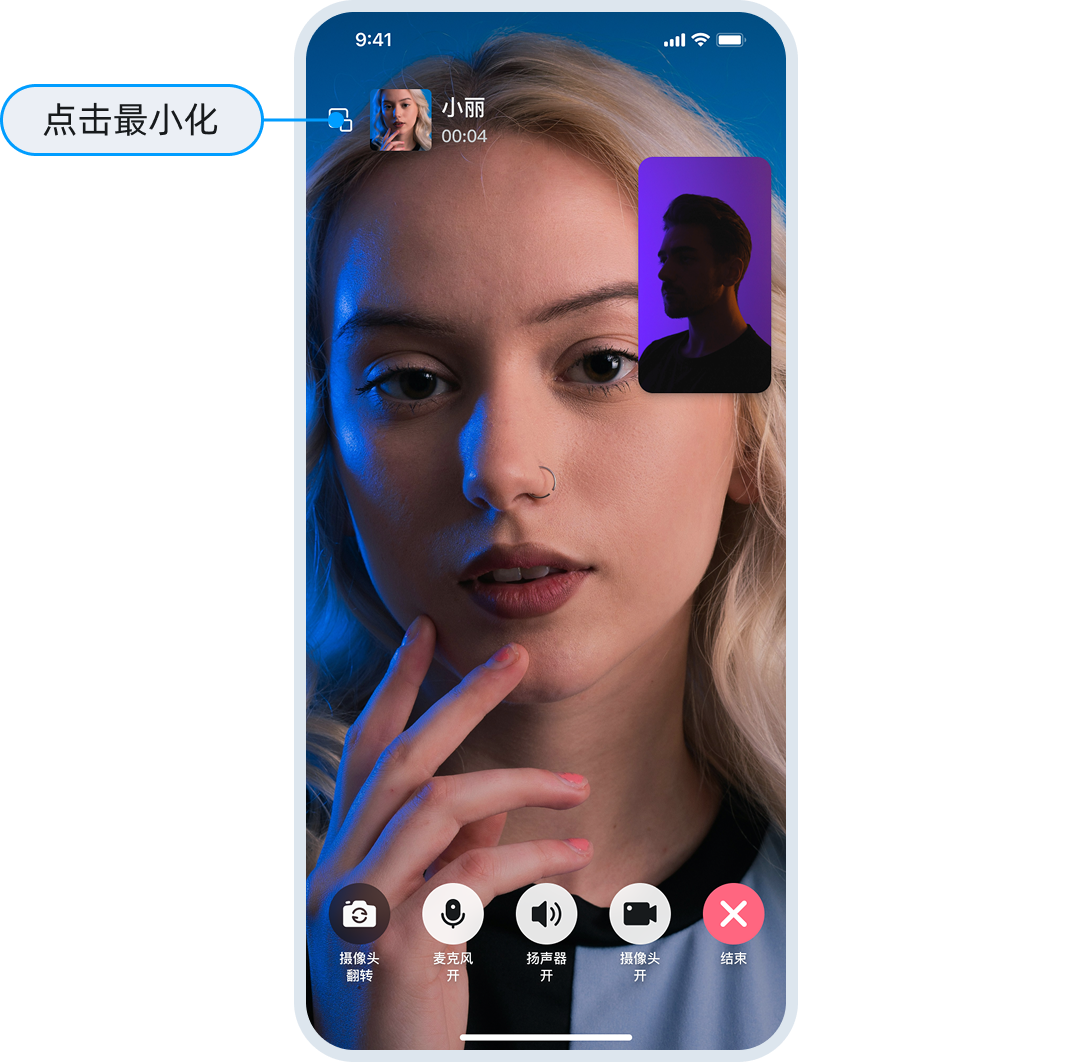

UI 示意图如下所示:

群组视频通话 PiP 实现方案

CallKit 未实现群组视频通话 PiP,你可以按照本节的推荐方案自行实现。与一对一通话相比,群组视频通话 PiP 的实现更为复杂,需要注意以下几方面:

  • 多流管理:需要智能选择显示内容。避免频繁切换视频流,合理设置切换阈值:例如,3 秒内不反复切换主讲人。
  • 性能优化:降低资源消耗。你可以提供用户手动固定选项:例如,固定主讲人。

推荐采用 主讲人模式 作为默认方案,这样可在保证体验的同时,有效控制资源消耗。对于高端设备,可考虑支持宫格模式,但需要严格的性能监控。

核心架构

此外,你还可以实现群组视频通话的特殊需求,例如,多路视频流同时存在、需要智能选择显示内容以及焦点切换等。

PiP 交互

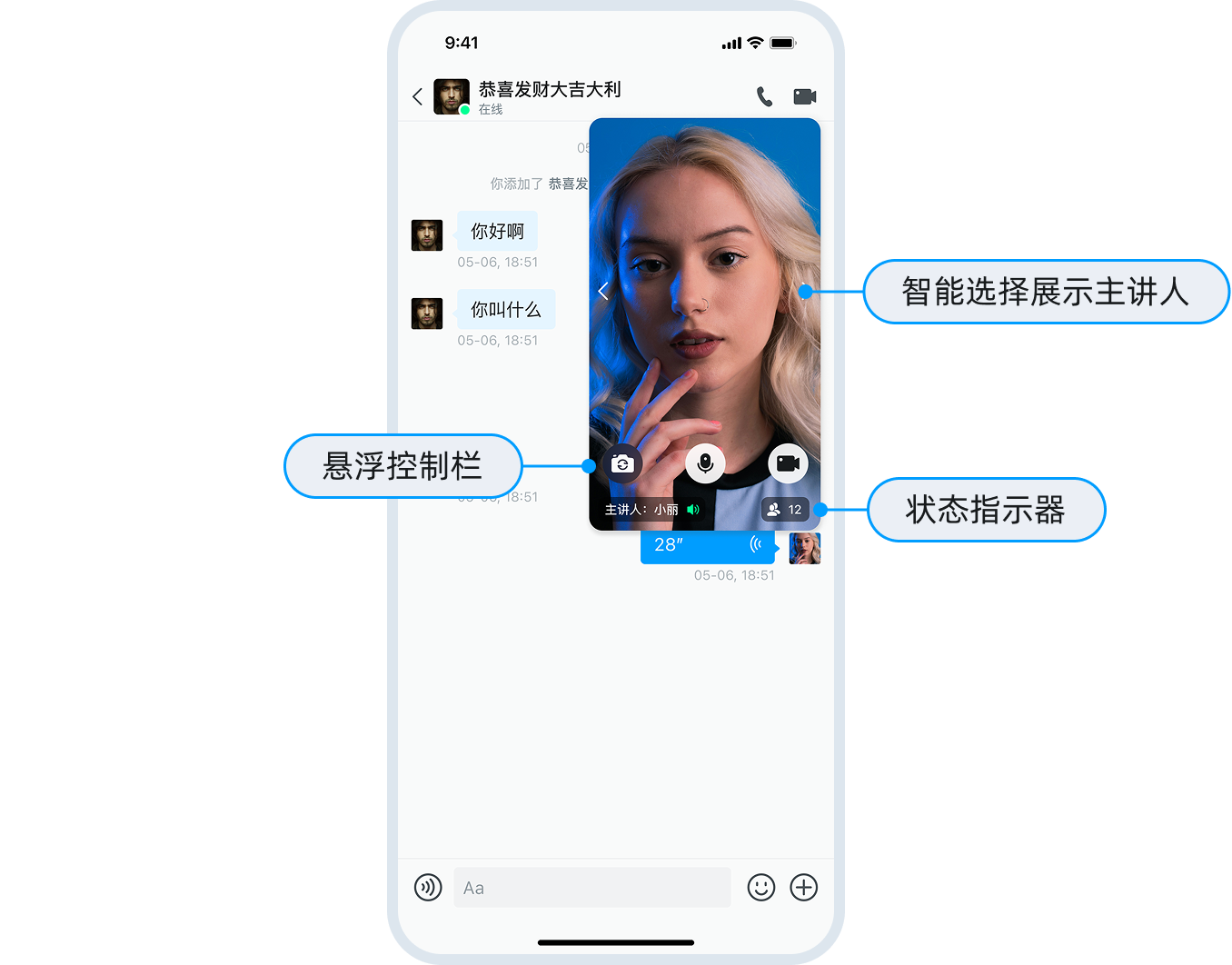

下图为群组通话中的 PiP 交互示例。在该例中,PiP 窗口中显示主讲人、主讲人画面、群组通话人数以及相关操作按钮。你可以根据自己的业务决定 PiP 窗口采用主讲人模式或者多人模式。

显示模式

  • (推荐)模式一:主讲人模式
class GroupPIPManager {
    var displayMode: DisplayMode = .activeSpeaker
    var pinnedUserId: String?  // 固定显示的用户

    func selectVideoStream() -> VideoStream {
        switch displayMode {
        case .activeSpeaker:
            return getActiveSpeakerStream()
        case .pinned:
            return getPinnedUserStream(pinnedUserId)
        case .recentSpeaker:
            return getRecentSpeakerStream()
        }
    }
}
  • 模式二:宫格模式。该模式对性能要求较高。
// 最多显示4路视频
func setupGridLayout(streams: [VideoStream]) {
    let maxDisplay = min(streams.count, 4)
    for i in 0..<maxDisplay {
        addVideoToGrid(streams[i], position: i)
    }
}

PiP 状态智能切换

可以基于 RTC SDK 中音频焦点管理功能实现 PiP 状态的智能切换。

    public func rtcEngine(_ engine: AgoraRtcEngineKit, reportAudioVolumeIndicationOfSpeakers speakers: [AgoraRtcAudioVolumeInfo], totalVolume: Int)

视频渲染优化

对于群组通话 PiP 视频渲染,需在 PixelBufferRenderView.swift 中查找以下两个回调:

  • onCapture:获取本地设备采集到的视频数据。
  • onRenderVideoFrame:uid:channelId::获取远端发送的视频数据。
    //本地视频流
    public func onCapture(_ videoFrame: AgoraOutputVideoFrame, sourceType: AgoraVideoSourceType) -> Bool
    //远端视频流
    public func onRenderVideoFrame(_ videoFrame: AgoraOutputVideoFrame, uid: UInt, channelId: String) -> Bool

群组成员状态同步

若从 视频渲染优化 一节中的 onCaptureonRenderVideoFrame:uid:channelId: 回调中判断 callInfo 中的 type 为群组,可结合音频回调 reportAudioVolumeIndicationOfSpeakers 进行主讲人渲染。

PiP 性能优化

目前,群组视频通话页面出现时,不同用户数下使用 AgoraRtcVideoCanvas 渲染群组画面,每增加 2 个用户会降低本地渲染一个画质级别,被放大的用户本地渲染画质会变为高质量。

优化项全屏模式PiP 模式
视频分辨率720p/1080p360p
帧率30 fps15 fps
显示人数全部最多 4 人或只显示主讲人
