信令概述

本系统使用即时通讯 IM 消息作为信令载体,通过消息扩展字段(ext)传递通话控制信息。

核心信令

信令类型Action 标识发送方接收方描述发送信令消息规则
通话邀请信令CALL_INVITE主叫被叫发起通话邀请,包含:
- callId: 通话唯一标识。
- channelName:声网 RTC 频道名称。
- callTypeCallTypeAudio 为音频通话,CallTypeVideo 为视频通话,CallTypeGroup为群组通话。
- callerDevId:主叫设备 ID。
对于群聊通话,该信令还包含以下参数:
- groupId:群组 ID。
- receiverList:接收通话邀请的目标用户。
一对一通话:使用普通文本消息,支持离线推送。
群组通话:使用定向文本消息,设置 chatType = .groupChatreceiverList 指定接收者,支持离线推送
响应信令CALL_ALERT被叫主叫通知主叫已收到邀请,包含:
- callId:对应的通话 ID。
- calleeDevId:被叫设备 ID。
使用 CMD 消息,设置 deliverOnlineOnly = true,表示仅在线用户能收到,不存储。
确认振铃信令CALL_CONFIRM_RING主叫被叫确认被叫可以开始振铃,包含呼叫状态 callStatus
- 1 为呼叫有效
- 0 为呼叫无效
使用 CMD 消息,设置 deliverOnlineOnly = false
应答信令CALL_ANSWER被叫主叫通知主叫是否接听,包含 callResult 参数: accept:接听refuse 拒绝busy:忙碌使用 CMD 消息,设置 deliverOnlineOnly = true,表示仅在线用户能收到,不存储。
确认被叫信令CALL_CONFIRM_CALLEE主叫被叫确认被叫设备和状态,包含:
- calleeDeviceId:被叫设备标识
- callResult:通知主叫是否接听,详见应答信令中的描述。
使用 CMD 消息,设置 deliverOnlineOnly = false
取消呼叫信令CALL_CANCEL主叫被叫主叫取消呼叫。使用 CMD 消息,设置 deliverOnlineOnly = false,便于久不上线的用户收到离线消息做判断。
退出通话信令CALL_END任意一方通话双方退出通话。使用 CMD 消息,设置 deliverOnlineOnly = true

信令特点

信令特点描述
信令可靠性
- 关键信令(邀请)使用普通文本消息
- 实时信令使用 CMD 消息,降低延迟。
状态机管理
- 每个信令对应状态转换。
- 非法状态转换直接忽略。
超时保护
- 多级超时机制。
- 超时后自动清理资源。
扩展性设计
- ext 字段支持自定义扩展。
- 群组呼叫信令支持动态成员,用户可随时加人或退出通话。

一对一通话信令交互流程

完整通话信令流程

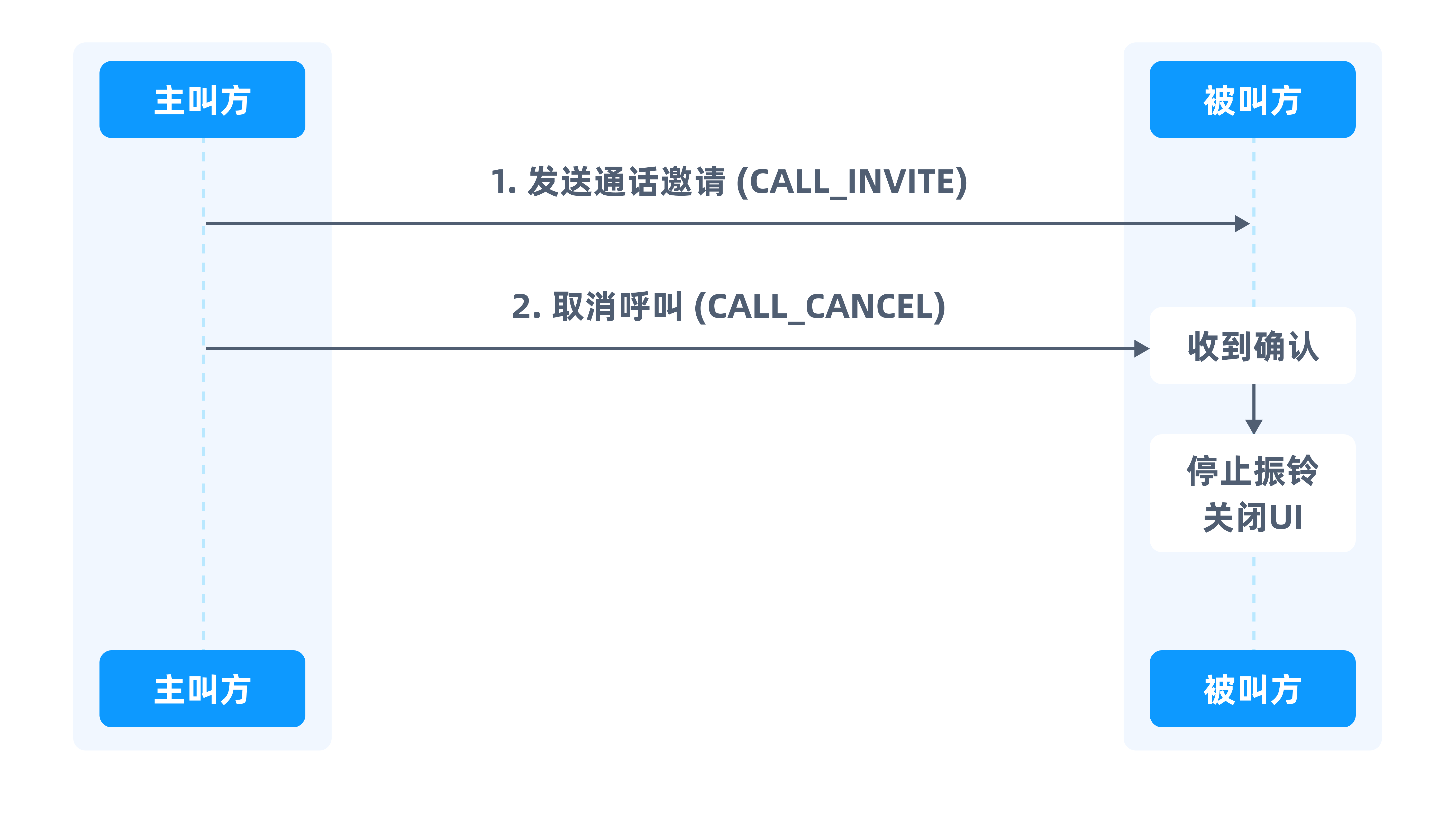

主叫取消流程

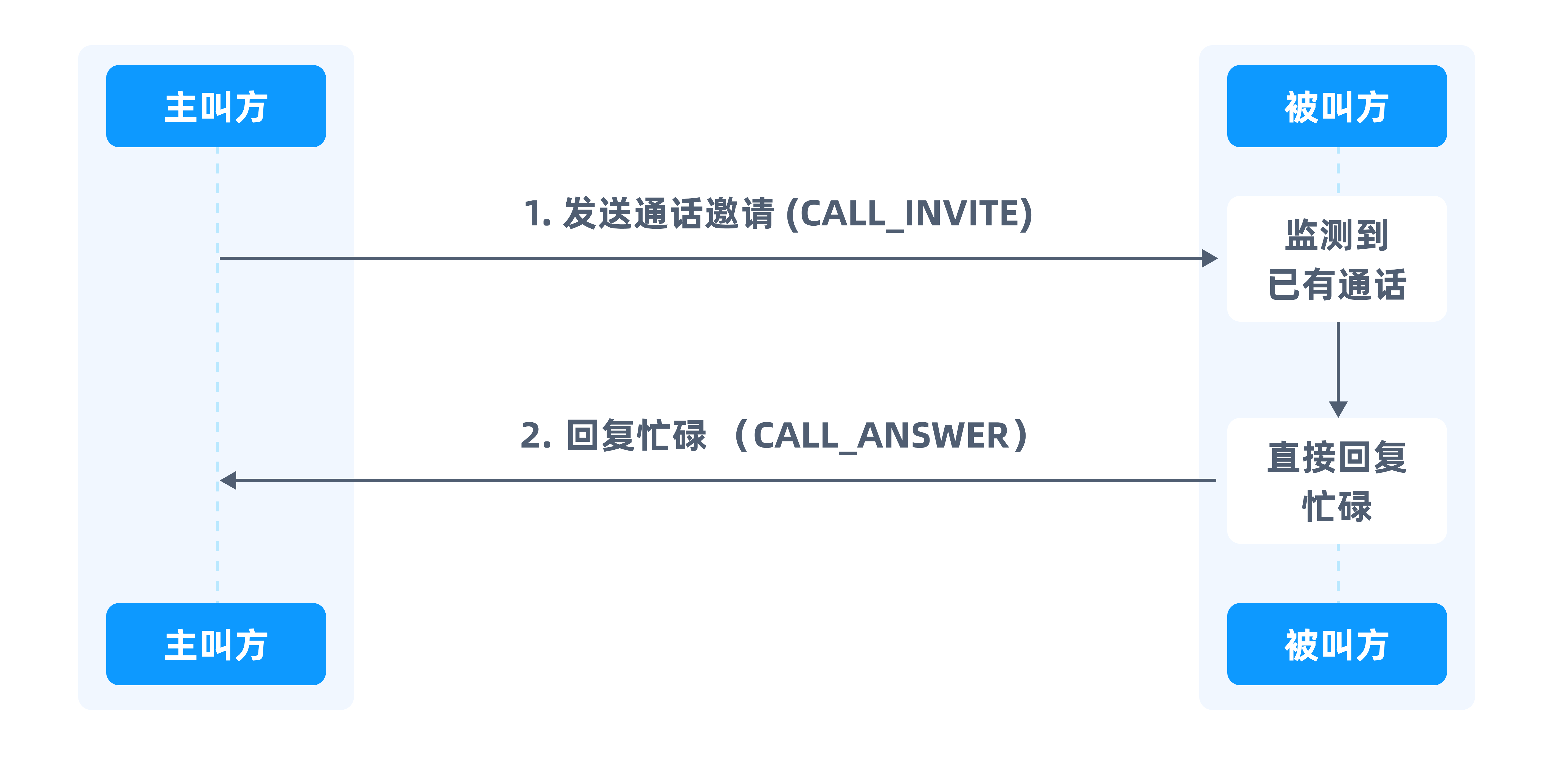

被叫忙碌流程

群组通话信令交互流程

群组通话信令特点如下:

  1. 批量发送: 一条消息发给多个接收方。
  2. 独立响应: 每个被叫独立处理和响应。
  3. 动态邀请: 支持通话中继续邀请新成员。

信令时序控制

信令交互预期响应时间超时处理
CALL_INVITE → CALL_ALERT30 秒内
CALL_ALERT → CALL_CONFIRM_RING10 秒内主叫快速判断并响应。
CALL_CONFIRM_RING → CALL_ANSWER30 秒内被叫振铃超时,自动结束。
CALL_ANSWER → CALL_CONFIRM_CALLEE10 秒内主叫快速确认被叫设备以及状态。
整体呼叫流程30 秒主叫等待超时,自动取消呼叫。被叫超时不接,同样自动取消。

多设备场景

被叫方使用同一账号登录多个设备,信令中通过主叫或被叫的设备 ID(callerDevIdcalleeDevId)区分,只有指定的设备处理信令,其他设备收到后忽略或显示类似 “已在其他设备处理” 等提示。

// 判断是否本设备
if calleeDevId == currentDeviceId {
    // 本设备处理
    processCall()
} else {
    // 其他设备处理
    showMessage("已在其他设备处理")
    dismissUI()
}

异常处理

信令丢失处理

信令丢失场景处理方式
CALL_ALERT 信令丢失30 秒后主叫端超时,用户可以点击重新发起呼叫。
CALL_CONFIRM_RING 信令丢失被叫等待 10 秒后结束呼叫流程。
CALL_ANSWER 信令丢失主叫 30 秒超时,发送取消呼叫信令。
CALL_CONFIRM_CALLEE 信令丢失被叫 10 秒超时,主动结束通话。

信令冲突处理

信令冲突场景处理方式
重复邀请检查 callId,相同则忽略。
并发呼叫返回忙碌 busy,保持当前通话。
呼叫状态不一致以最新信令为准,更新本地呼叫状态:空闲、拨号中、振铃中、应答中。
